Вискозиметр BЗ-246 Восток-7

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

• монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).
• погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).

ВИСКОЗМЕТРЫ ПРОТОЧНЫЕ ЧАШЕЧНЫЕ В3

Назначение средства измерений

Вискозиметры проточные чашечные В3 (далее – вискозиметры В3) предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).

Описание средства измерений

Принцип действия вискозиметров ВЗ основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

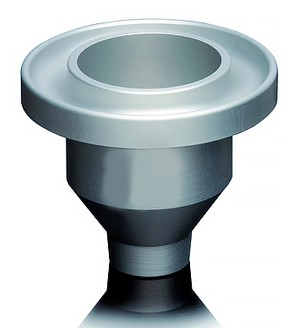

Вискозиметры ВЗ изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра ВЗ.

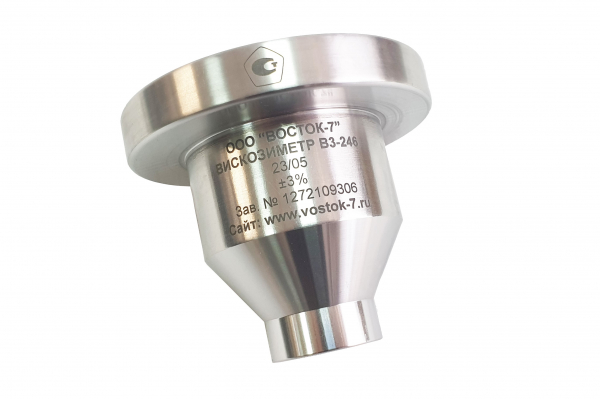

Вискозиметры В3 выпускаются в трех модификациях – ВЗ-246, ВЗ-DIN, ВЗ-FORD, которые отличаются друг от друга метрологическими и техническими характеристиками, конструктивными исполнениями и комплектацией.

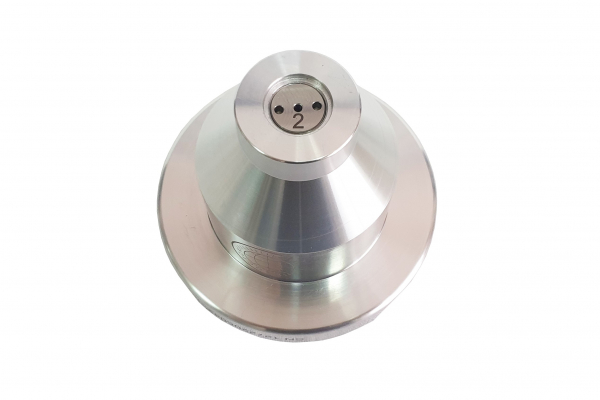

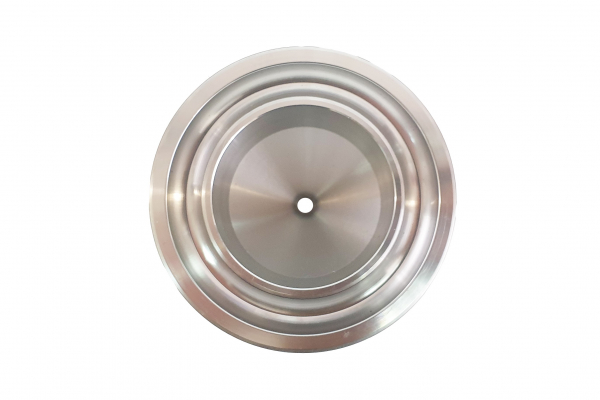

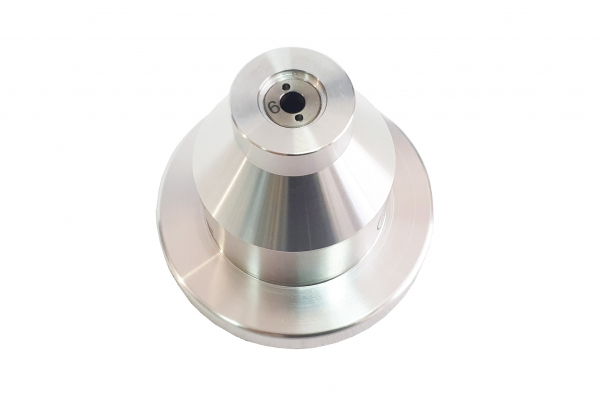

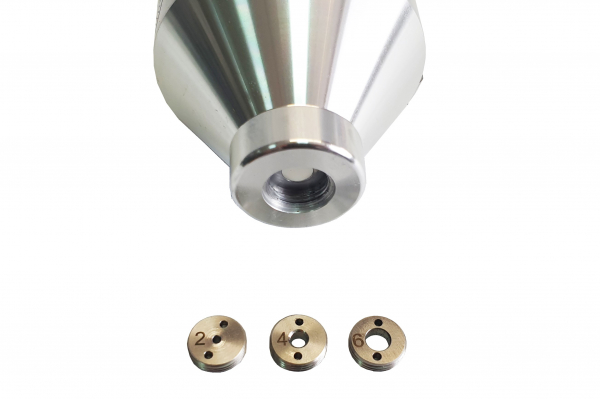

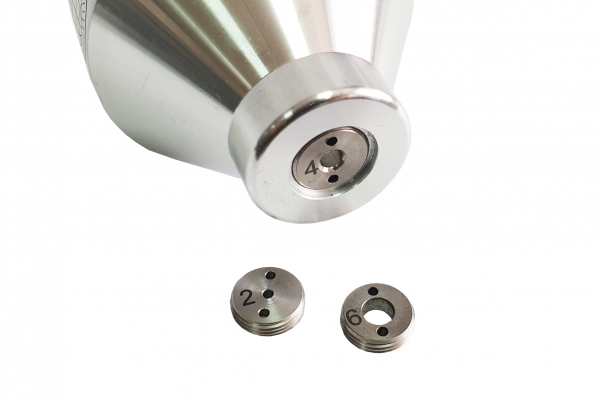

Вискозиметры ВЗ модификации ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив с пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры модификации ВЗ-246 со сменными соплами изготавливаются в двух исполнениях:

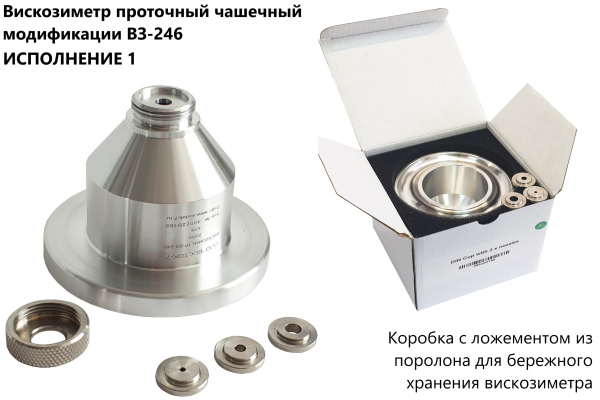

• крепление сменного сопла на горловине при помощи наружной прижимной гайки (ВЗ-246 исполнение 1)

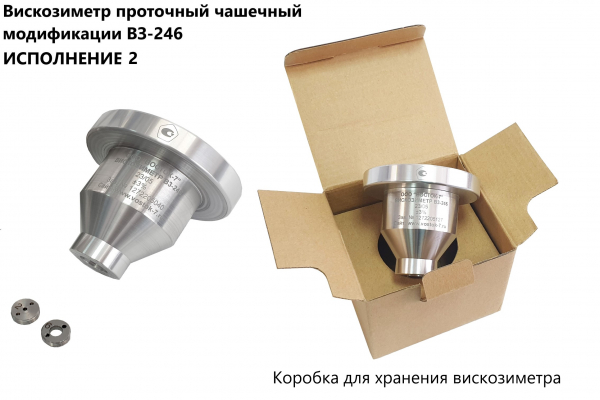

• ввинчивание сменного сопла внутрь горловины (ВЗ-246 исполнение 2)

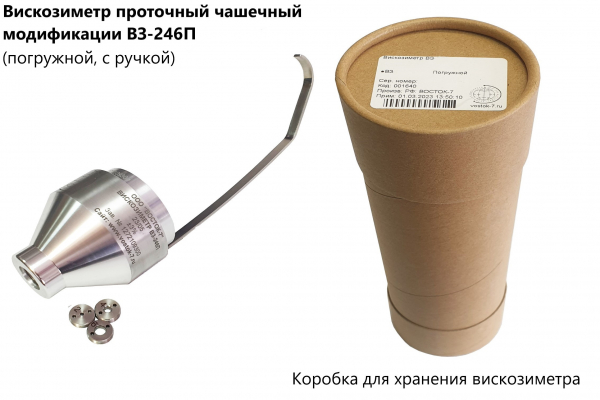

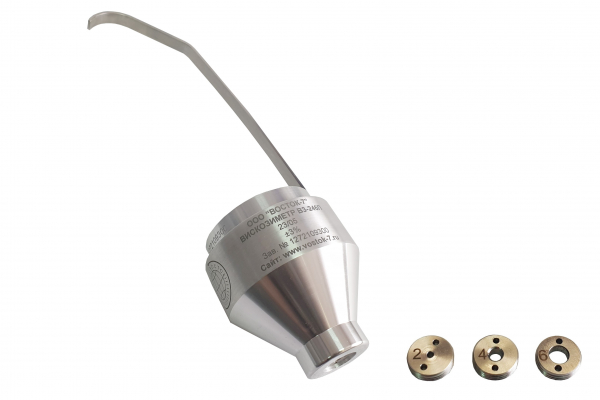

Также модификация вискозиметров ВЗ-246 (исполнение 2) может изготавливаться для использования без штатива путём погружения чаши вискозиметра непосредственно в испытуемый материал, в этом случае к наименованию модификации добавляется индекс “П”: ВЗ-246П. Конструктивной особенностью вискозиметров ВЗ-246П является ручка, которая крепится к резервуару вискозиметра, предназначенная для погружения вискозиметра в испытуемый материал и извлечения из него.

Вискозиметры модификации ВЗ-246 (ВЗ-246П) предназначены для измерений условной вязкости в соответствии с ГОСТ 8420. Обозначение модификации на изделии и при заказе: ВЗ-246 или ВЗ-246П.

ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-246 (ВЗ-246П) С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):

Модификация вискозиметра	Диаметр сопла, мм	Оптимальный диапазон времени истечения, с
ВЗ-246 (ВЗ-246П)	2	от 70 до 300
	4	от 20 до 200*
	6	от 20 до 200

*Допускается измерять вискозиметром с диаметром сопла 4 мм время истечения от 12 до 200 с при разбавлении материала до рабочей вязкости.

ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:

• Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
• Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
• Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.

Чашка вискозиметра устанавливается в штатив, потом заполняется жидкостью и затем осушается. Важно: штатив заказывается отдельно, он не входит в комплектацию вискозиметра ВЗ.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ
Наименование характеристики	Значение
	ВЗ-246	ВЗ-DIN		ВЗ-FORD
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с: для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм	70-300 12-200 20-200 - - - - - -	25-150 25-150 25-150 25-250 - - - - -		- - - - 55-100 40-100 30-100 30-100 30-100
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более	±3		±10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ
Наименование характеристики	Значение
	ВЗ-246	ВЗ-DIN	ВЗ-FORD
Рабочая температура вискозиметра и образца жидкости, 0С:	20±0,2	23,0±0,5	25,0±0,2
Диаметр отверстия сопла, мм	2,00±0,02 4,00±0,02 6,00±0,02	2,00±0,02 4,00±0,02 6,00±0,02 8,00±0,02	2,10±0,02 2,8±0,02 3,40±0,02 4,10±0,02 5,80±0,02
Высота сопла, мм	4,0±0,1		8,4±0,1 8,4±0,1 10,2±0,1 10,2±0,1 10,2±0,1
Замеряемая вязкость, cSt: для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм	15-30 112-685 550-1500 - - - - - -	15-30 112-685 550-1500 1200-3000 - - - - -	- - - - 10-35 25-120 49-220 70-370 200-1200
Вместимость резервуара, см3 (мл)	100±1
Материал резервуара и фланца	Алюминий
Материал штатива-треноги	Кольцо – алюминий, ножки – нержавеющая сталь
Материал сопла	Нержавеющая сталь
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более	92х73		82х73,5
Масса вискозиметра без штатива, кг, не более	0,21		0,29
Габаритные размеры штатива-треноги (ØxH), мм, не более	85х189
Масса штатива-треноги, кг, не более	0,34
Условия эксплуатации: атмосферное давление, кПа относительная влажность, %	96–104 45-80
Условия хранения	-10…+35 0С, 0,1 МПа, отн. вл. ≤80%
Срок службы прибора, лет, не менее	12
Средняя наработка на отказ, ч, не менее	15000
Гарантийный срок, лет, не менее	2

Комплектация:

Наименование	К-во
Вискозиметр проточный чашечный модификации ВЗ-246	1 шт.
Коробка с ложементом из поролона для хранения вискозиметра	1 шт.
Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров)	На заказ
Упаковочный противоударный кейс для штатива-треноги	1 шт.
Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо)	1 экз.
Свидетельство о поверке (ФГИС АРШИН – если применимо)	1 экз.
