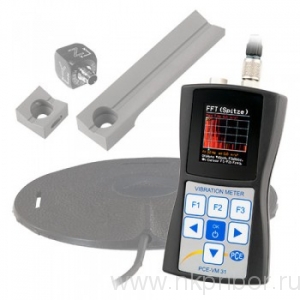

Виброанализатор PCE-VM 31-HAWB

Виброметр PCE-VM 31-HAWB

Прибор предназначен для оценки воздействия вибрации на организм человека / в комплект поставки входят датчики для фиксации на теле человека /

Измерение виброскорости, ускорения и перемещения / поддржка режима TEDS /

Встроенная память на 10.000 значений / интерфейс USB / предельно простое управление

ВИБРАЦИОННЫЙ датчик PCE-VM 31-HAWB предназначен для анализа вибрации человека на рабочем месте. Таким образом, Вибрационный измеритель может измерять вибрации всего тела в соответствии с ISO 2631, а колебания Руки-В соответствии с ISO 5349. Для этого Вибрационный измеритель имеет два трехаксиальных датчика ускорения для измерений Сидений и рук. Кроме того, с помощью соответствующих датчиков можно выполнять Измерения вибрации на станках. При этом Вибрационный датчик может определять параметры скорости, ускорения и пути. Кроме того, Seat измерения могут быть выполнены с помощью специального датчика. В целом, Вибрационный датчик PCE-VM 31-HAWB оснащен 4 ВХОДАМИ IEPE малой мощности с поддержкой TEDS для подключения датчиков. Измеренные значения могут быть отображены, в частности, как скользящее или интервал-эффективное значение, Векторная сумма или колебательная доза. Встроенная флэш-память обеспечивает достаточно места для хранения до 10 000 наборов данных Измерений или до 1000 ffts. USB-интерфейс также позволяет передавать данные на ПК. Там вы можете, например, продолжить оценку с Excel.

- Измерение вибрации человека

- Скорость, Ускорение, Прогулка

- Трехканальный FFT

- Поддержка TEDS

- Память для 10000 измеренных значений

- Интерфейс USB

- компактная конструкция

- простота в использовании

Технические Характеристики

Диапазон измерения датчик с 1 мВ/(M/S2) датчик с 10 мВ/(M/S2)

Ускорение 1100 M/S2 110 M/S2

Скорость 100 ... 10000 мм/с

(1 кГц/1 Гц) 10 ... 1000 мм/с

(1 кГц/1 Гц)

Путь (Пиковые Значения) 250 ... 15.000 мкм

(5 Гц/250 Гц) 25 ... 1500 мкм

(5 Гц/250 Гц)

Разрешение дисплея (1 / 10 mV/(M/S2))

Ускорение 0,01 м/с2

Скорость 0,1 мм/с

Способ 1 мкм

Диапазон линеарностей

> 75 дБ для ±6% ошибки

Шум < 0,003 м / с2

Входы 4 маломощных входов IEPE; 0,7 мА / 17 в; поддержка TEDS, IEEE1451.4, шаблон 25

Чувствительность датчика 0,8 - 120 MV/(M/S2)

Размеры Дисплея Human Swing

(Ускорение) Интервал-Эффективное Значение

Векторная сумма

макс. скользящая эффективная величина (mtvv)

Колебательная доза (VDV)

Ускорение размеров дисплея, скорость, с сползая RMS

макс. Действующее значение

Векторная сумма

Пик

Максимальное Пиковое Значение

Фильтр Рейтинг: WB, WC, WD, WH, Wj, Wk, WM

без покрытия: 6,3 - 1259 Гц (H/a) / 0,4 - 100 Гц (G/K)

Ускорение: 0,1 - 2000 Гц / 1 - 1000 Гц

Скорость: 1 - 100 Гц / 2 - 1000 Гц / 10 - 1000 Гц

Способ: 5-250 Гц

Анализ частоты (FFT) 125 линий для x/y/z, спектра Верхнего значения ускорения, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Гц

Buy, Buy 10.000 Buy, 1.000 ffts, Buy, Buy

Заказ OLED, 128 x 160 пикселей, заказ

USB 2.0, Full Speed, режим CDC (COM-SATA), USB HDD vm2x

Партия 3 партия 1,5 партия AAA партия (LR03 партия hr03)

Куча -20 ... +60 °C, < 95% пара. водоросли.

Размеры 125 x 65 x 27 мм (без разъемов)

Вес 140 гр.
