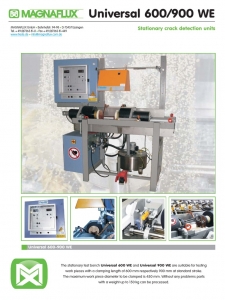

Универсальная высокопроизводительная стационарная система Universal 600 WE

Система обеспечивает проведение магнитопорошкового и/или магнитолюминесцентного контроля,методом приложенного поля (СПП), согласно требованиям ГОСТ 21105 и DIN EN ISO 9934-1.

Система позволяет проводить контроль с чувствительностью А,Б,В по ГОСТ 21105

Встроенная система размагничивания детали после контроля

Производительность контроля до 600 деталей в смену

Стационарный дефектоскоп серии Uniwersal WE предназначен для контроля магнитопорошковым и магнитолюминесцентным методом по ГОСТ 21105-87 и DIN EN ISO 9934-1:

Две независимые катушки намагничивания с раздельным управлением позволяют воспользоваться комбинациями следующих 4х методов намагничивания:

1. Циркулярное намагничивание пропусканием тока по детали

1, 4 – электроконтакты

2 – линии магнитного поля

3 – деталь

5 – трансформатор

2. Продольное намагничивание (полюсное) с помощью катушек электромагнитов

1, 4 – катушки электромагнита

2 – линии магнитного поля

3 – деталь

3. Пропускание тока через центральный проводник

4. Возбуждение индукционного тока в детали

Деталь фиксируется с помощью пневмозажимов.

Вращение детали может осуществляться вручную (опционально с помощью электропривода)

При магнитолюминесцентном контроле возможно комплектование системы ручными или стационарными УФ-осветителями.

Система для рецеркуляции магнитной суспензии

Контейнер из нержавеющей стали

- Насос с крышкой легко снимаются

- Шланг для ручного распыления суспензии

- Емкость 40 л- Электропитание 3х400 В

- Мощность: 25л/мин при высоте 8 м

Нанесение индикаторной суспензии осуществляется с помощью:

1. в ручном режиме
2. автоматической вертикальной системы полива (опционально с помощью специализированной встроенной системы полива внутренней поверхности детали)

Метод аксиального потока (обнаружение продольных дефектов):

2800 Amps АС в пике или 2000 Amps AC эффективное значение

плавно регулируется при помощи амперметра,

измеряется с помощью медного сердечника диам.30 мм, длиной 350 мм.

Намагничивание ярмом (обнаружение поперечных дефектов)

10000 АТ АС плавно регулируется при помощи амперметра, измеряется в соотв. EN ISO 9934-3

Поперечное сечение ярма: 9300 мм²

Магнитный поток: Макс.15.3 х 10^-4 Vs измерен при помощи стандартного образца

St 37, диам.100 мм, длиной 150 мм

Механика/пневматика:

Длина фиксации: 70-600 мм (вместе с упорами детали, каждый по 30 мм)

Максимальный вес исследуемой детали: 100 кг (по запросу могут быть поставлены упоры, рассчитанные на 250 кг)

Максимальный диаметр детали: 450 мм

Давление сжатого воздуха: 5 бар. Максимальное – 7 бар

Фиксирующая сила: 940 Н

Масса устройства: 550 кг

Требования к рабочему месту: прибл. 2250х1500 мм без затемняющей кабины

прибл. 2350х2000 мм с затемняющей кабиной

Питание: 3х400 В/50 Гц +/- 10% с переносимой нейтралью .

Контрольное питание 230В/50Гц и 24 В постоянного тока +/-10%.

Энергопотребление прибл. 35 кВА

Относительный рабочий цикл – 40%

Абсолютный – 4 с ВКЛ, 6 с ВЫКЛ

Время цикла – 10 с при 50% от номинальной мощности

Дополнительные опции:

1.Автоматическая система распыления (Каталожный № 026 106)
Состоит из 4 гибких распылительных насадок. Может перемещаться в нужном направлении. При заказе автоматической системы распыления поток ручной системы не контролируется электромагнитным клапаном.

2.Увеличение рабочего цикла до 60% (Каталожный № 026 010)
Абсолютные значения: 6 с ВКЛ, 4 с ВЫКЛ
Время цикла 10 с при 50% номинальной мощности

3.Пневматические зажимные цилиндры (Каталожный № 026 310)
Для регулируемых контактов
При заказе пневматических зажимных цилиндров обязательно заказывается контроль безопасности двух рук.

4.Контроль безопасности двух рук с ходом бабки 25 мм (Каталожный № 0026 050)
При наличии контроля безопасности двух рук в Ручном режиме размагничивание начинается только при зажатой детали.

5.Затемняющая кабина с накрышным вентилятором
(Каталожный № 125 001) и (Каталожный № 125 200)

Габариты Д Х Ш х В мм (опционально по требованию заказчика)

6.Увеличение характеристик тока при намагничивании (Каталожный № 026 001)
Действующее значение: на 1000 А. Пиковое значение: на 1400 A. Максимальная потребляемая мощность установки увеличивается..

7. Держатель детали «Тюльпан» (Каталожный № Special)

Сделан из немагнитного материала для деталей особой формы. Дополняется специально закрепленным намагничивающим сердечником на левой бабке.

8.Специальные упоры для контроля деталей длинее 900 мм посекционно (Каталожный № 022 460)

9. Специальные упоры для вращения деталей, закрепленные на контактных головках (Каталожный № Special)

10. Специальные упоры для вращения деталей, закрепленные на раме

(Каталожный № Special)

11. Намагничивающий сердечник (Каталожный № Special)

Сердечник со специальным покрытием для намагничивания деталей, имеющих сквозное отверстие.

Доступны различная длина и диаметр.

12. Третья цепь намагничивания с установленной вертикальной или горизонтальной разделенной передней и задней бабкой (Каталожный № Special)

Необходимо для:

- контроля деталей вилкообразной формы

- увеличения производительности контроля (одновременное намагничивание двух одинаковых деталей)

13. Стационарный УФ-светильник Super light ( Каталожный № 124030)

Оснащен галогеновой лампой и УФ-В абсорбционным фильтром

• Встроенный фильтр УФ-В отсекает остаточное излучение в В диапазоне, обеспечивая безопасность работы

• Прочный металлический корпус с подвесным кольцом

• Размещение стеклянного фильтра и УФ-В фильтра позволяет осуществить быструю замену

• Регулируемый патрон позволяет лучше фокусировать пятно, увеличивая интенсивность

• Высокоэффективная система охлаждения с двойной камерой

• Пылезащищенный корпус препятствует загрязнению отражателя и гарантирует постоянную интенсивность излучения в течение длительного времени

• Переключатель ВКЛ/ВЫКЛ

Интенсивность: 6 000 – 8 000 μВ/см2 (на расстоянии 300 мм)

Освещаемая область: 400х250 мм

Мощность: 400 Вт

Электропитание: 230В/ 50Гц

Габариты: 410х340х300 мм

Дополнительные принадлежности

Галогеновая УФ-лампа 400 Вт Каталожный № 124 101

Стеклянный фильтр Каталожный №124 105

УФ-В фильтр Каталожный № 124 106
