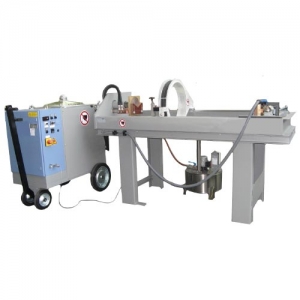

Универсальная магнитопорошковая система Ferroflux 2500
Арт Ferroflux 2500
Универсальная магнитопорошковая система контроля изделий длиной до 2500 мм и диаметром до 450 мм
Универсальная магнитопорошковая система контроля изделий длиной до 2500 мм и диаметром до 450 мм
Система обеспечивает проведение магнитопорошкового и/или магнитолюминесцентного контроля согласно требованиям ГОСТ 21105 и DIN EN ISO 9934-1.
Система позволяет проводить контроль с чувствительностью А,Б,В по ГОСТ 21105.
В зависимости от выбранного блока намагниченности реализуются методв СОН(Способ остаточной намагниченности) и СПП(Способ приложенного поля)
Быстросъемный блок намагничивания(дефектоскоп) позволяет проводить контроль вне стенда.
Встроенная система размагничивания детали после контроля
В состав универсальной системы Ferroflux 2500 для контроля изделий до 2500 мм входит:
- пневматическое устройство для зажима детали,длина хода 40 мм
- заменяемые контакты из меди Ø 120 мм с гладкой поверхностью, для полного обхвата контролируемой детали (опеционально от 30 мм до 250 мм)
- Шарнирный перемещающийся соленоид намагничивания диаметром 400 мм (максимальный диаметр проверяемой детали – 350 мм), опционально - соленоид диаметром 500 мм (максимальный диаметр проверяемой детали – 450 мм)
- ванна из нержавеющей стали
- резервуар для суспензии и циркуляционным насосом для подачи суспензии на деталь, объем резервуара для суспензии - 40 литров
- съемные опоры основания для монтажа на фундамент
- дополнительные розетки для оборудования
- сильноточные кабели и ручной выключатель размещенный на системе ручного полива
- подвижная задняя бабка для зажима деталей (опционально электропривод)
- комплект V-опор устанавливаемых на контактные головки, регулируемые по высоте для позиционирования детали в процессе контроля
Возможные варинты комплектации системы силовыми блоками (магнитные дефектоскопы серии Ferrotest и Isotest)
ITW Tiede GmbH производит также стенды Ferroflux для контроля деталей больших размеров
Тип стенда | Каталожный № | Мин. используемое намагничивающее устройство | Тип тока | Максимальный эффективный ток,А | Методы намагничивания |
Ferroflux 2500 | 041 250 | Ferrotest 40 | AC | 2800 | СПП |
| Ferrotest 60 | АС | 4200 | СПП | ||
| Ferrotest 80 | АС | 5600 | СПП | ||
| Ferrotest 100 | АС | 7100 | СПП | ||
| Ferrotest GWH40 | AC/HWDC | 2800/2000 | СПП/СОН | ||
| Ferrotest GWH60 | AC/HWDC | 4200/3000 | СПП/СОН | ||
| Ferrotest GWH80 | AC/HWDC | 6000/4000 | СПП/СОН | ||
| Ferrotest GWH100 | AC/HWDC | 7100/5000 | СПП/СОН | ||
| Isotest 60 | AC/DC | 4200/6000 | СПП/СОН | ||
| Isotest 80 | AC/DC | 5000/8000 | СПП/СОН | ||
| Isotest 100 | AC/DC | 5600/10000 | СПП/СОН |
* AC - переменный ток
DC - постоянный ток
HWDC - полупериодный выпрямленный ток
Длина зажима | 125 — 2450 мм |
Длина стенда | 3150 мм |
Макс.вес детали | 100 кг |
Диаметр катушки (стандарт) | 400 мм |
Необходимое пространство для установки стенда | 2350 x 1200 мм |
Сила зажима | 1090 Н |
Необходимое обеспечение сжатым воздухом | мин — 5 бар, максимум — 7 бар |
Электроснабжение | 400 V/50 Hz ± 10% |
Отзывы
Характеристики
| Производитель: | Magnaflux |
