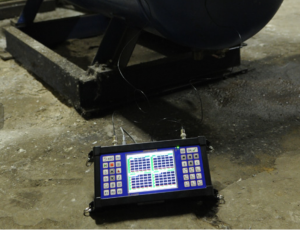

UNISCOPE АКУСТИКО-ЭМИССИОННАЯ СИСТЕМА ДВУХКАНАЛЬНАЯ
Арт АКУСТИКО-ЭМИССИОННАЯ
UNISCOPE - двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительным блоком акустического течеискателя (поставляется опционально, при непосредственном вмешательстве в электронику прибора и программное обеспечение на базе производителя)
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.
• РЕЖИМ АКУСТИКО-ЭМИССИОННЫХ ИЗМЕРЕНИЙ:
Неразрушающий контроль промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности в процессе эксплуатации
ОСОБЕННОСТИ UNISCOPE:
• Малый вес и максимальное удобство при работе в полевых условиях
• Надежная защита от неблагоприятных внешних факторов
• Приспособленность к отрицательным температурам
• Современный уровень аппаратно-программного обеспечения
• Расширенный функционал прибора за счет использования внешних измерительных блоков, для решения разнообразных задач
• Графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
• Возможность хранение больших объемов данных на легкодоступных съемных носителях информации
• Продолжительное время работы от двух встроенных аккумуляторов
• Интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
• Обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
• Оптимальное соотношение эффективность стоимость
ПАРАМЕТРЫ ЭЛЕКТРОННОГО БЛОКА ДВУХКАНАЛЬНОЙ АЭ УСТАНОВКИ UNISCOPE
Дисплей | TFTLED, 5,7" , 640х480 точек, 262 144 цветов |
Время работы в автономном режиме | 8 часов |
Поддерживаемые интерфейсы | Картыпамяти SD/SDHC, Ethernet, USB2.0 |
Процессор | ARM9 |
Операционная система | Linux |
Диапазон рабочих температур | - 20 Г· + 40 ЛљС |
Защита от внешних воздействий | IP 65 |
Габаритные размеры | 300х170х60 мм |
Масса | 2,6 кг |
Аналоговый канал регистрации для подключения датчиков АЭ или вибро-преобразователей:
Количество независимых аналоговых каналов регистрации | 2 |
Напряжение питания предусилителя | 5 В |
Длина подключаемых кабельных линий | 10м / 50м |
Диапазон рабочих частот | 0,5 Гц Г· 1 МГц |
Переключаемые частотные диапазоны | 0,5 Гц Г· 30 кГц, 1 кГц Г· 100 кГц, 30 кГц Г· 1 Мгц |
Возможность загрузки цифровых фильтров | есть |
Разрядность АЦП | 16 бит |
Максимальная частота преобразования АЦП | 20 МГц |
Размер буфера записи осциллограммы по каждому каналу | 8 МБайт |
Синхронность работы аналоговых каналов | ± 1 мкс |
Цифровой канал регистрации для подключения внешних блоков:
Количество независимых цифровых каналов регистрации | 2 |
Интерфейс | RS 485 |
Максимальная скорость передачи данных | 115200 бит/с |
Напряжение питания внешних измерительных блоков | 5 В |
Синхронность работы цифровых каналов | ± 1 мс |
Синхронность работы цифрового и аналогового каналов | ± 1 мс |
Внешний блок параметрических измерений:
Количество универсальных измерительных каналов | 2 |
Переключаемые режимы работы универсальных измерительных каналов: - токовая петля - измерение напряжения | Активная / пассивная ± 1 В / ± 10 В |
Погрешность измерения универсального канала | 0,2 % |
Выдаваемое напряжение для питания внешних устройств и датчиков | 12 В / 24 В |
Варианты внешних подключаемых устройств | - датчик давления, перемещения, наклона; - тензометрический усилитель. |
Количество каналов измерения температуры | 1 |
Погрешность измерения температуры | ± 0,5 ЛљС |
Напряжение питания блока | 5 В |
Максимальная потребляемая блоком мощность | 0,5 Вт |
Тензометрический усилитель*:
Режимы работы | «датчик» / «мост» |
Диапазон сопротивлений подключаемых тензорезисторов | 300 Ом Г· 1400 Ом |
Диапазон входного сигнала | ± 0,4 мВ / ± 4 мВ |
Диапазон выходного сигнала | ± 5 В / 4 ± 20 мА |
* - характеристики тензометрического усилителя MC3
Режим течеискания:
Минимальная величина обнаруживаемой утечки в затворе арматуры | 1 л/мин |
Необходимый минимальный перепад давления | 0,3 МПа |
Диапазон значений проходного диаметра контролируемой арматуры | От 50 до 1000 мм |
Средняя погрешность измерения величины утечки | 20 % |
Время контроля единицы арматуры | Менее 15 мин |
