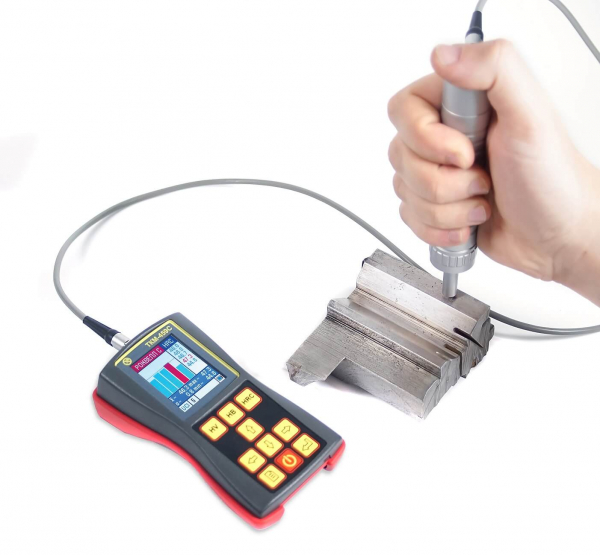

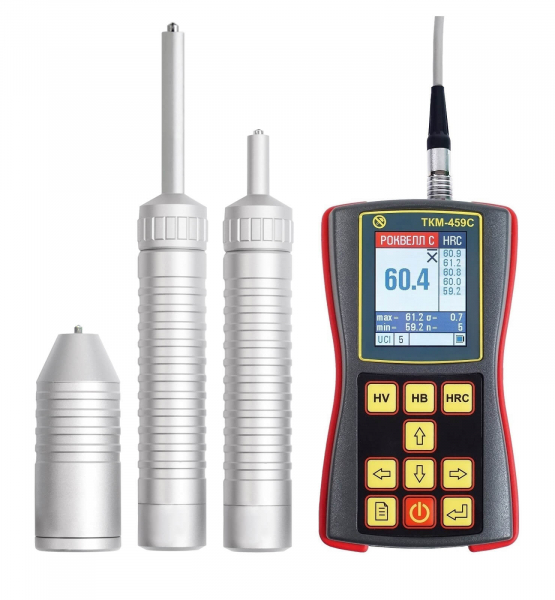

Ультразвуковой твердомер ТКМ-459С “Максимум”

Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

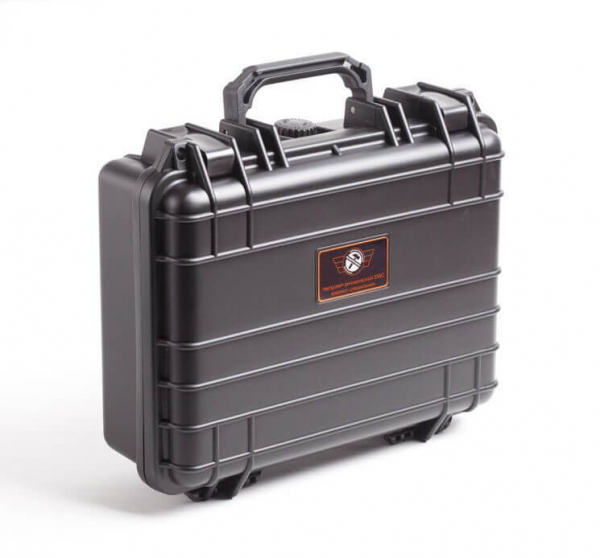

УЗ твердомер ТКМ-459C “Максимум” поставляется в ударопрочном чемодане; в комплектации в числе дополнительных датчиков имеется датчик типа «AL» с удлиненным наконечником (65 мм) для контроля твердости в труднодоступных местах.

ТКМ-459С выполняет контроль твердости:

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром), наплавок,

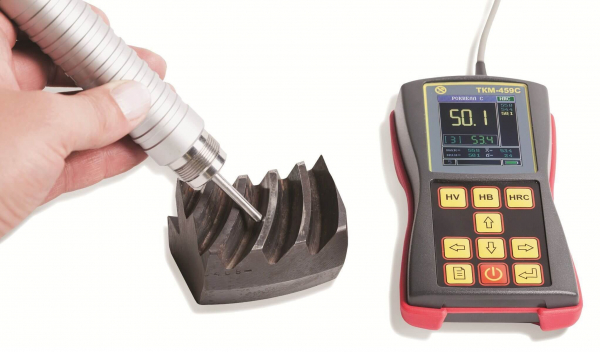

• изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий,
• изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

Преимущества ультразвукового твердомера ТКМ-459С

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.

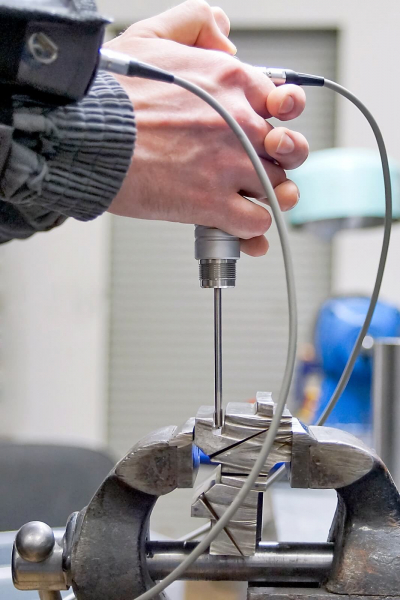

• Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля – от 1 мм.
• Контроль в пазах и глухих отверстиях – от 5 мм.
• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.

Особенности конструкции ТКМ-459С

1. Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
2. Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
3. Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
4. Уникальная система статистической обработки.
5. Гибкая организация памяти для записи результатов измерений и последующего анализа.
6. Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
7. Программирование:
   – дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
   – дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

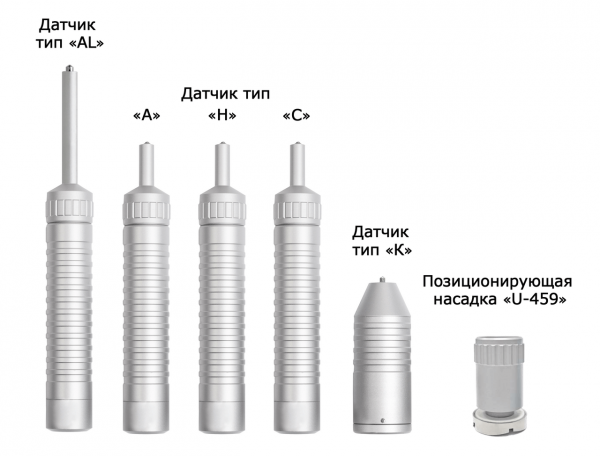

Характеристика датчиков твердомера ТКМ-459С

Фото	Тип датчика/нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение
	«А» 50H/5 кг	1 кг/3 мм/Ra 1,6	145/26 мм	Решение основной массы задач контроля.
	«H» 10H/1 кг	1 кг/2 мм/Ra 0,8	145/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С» 100H/10 кг	1 кг/4 мм/Ra 3,2	145/26 мм	Изделия с шероховатостью поверхности до 5 класса.
	«К» 50H/5 кг	1 кг/3 мм/Ra 1,6	76/33 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах.
	«AL» 50H/5 кг	1 кг/3 мм/Ra 1,6	190/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками.

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

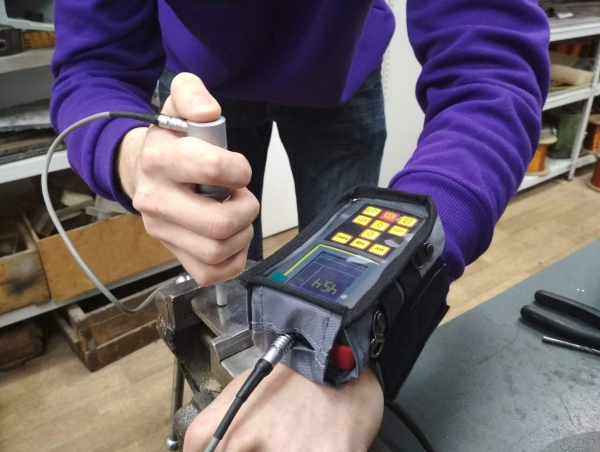

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.

Требования к контролируемому изделию:

Режимы работы твердомера ТКМ-459C

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений

• Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
• Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
• Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
• Автоматический отброс результатов, некорректно проведенных замеров.
• Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора

• Вычисление среднего значения, среднеквадратичного отклонения.
• Вычисление максимума и минимума в группе результатов замеров.
• Вычисления относительно заданных значений твердости.
• Выборки результатов относительно заданных значений твердости.
• Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Установка программного обеспечения

Приоритетным способом установки программного обеспечения на твердомеры серии ТКМ является скачивание по ссылке.

В комплект поставки твердомера ТКМ-459С “Максимум” также входит Программное обеспечение на CD-диске.

Этапы работы с ПО:

1. Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан “БЛОК ДАННЫХ” или несколько БЛОКОВ (см. Руководство по эксплуатации);
2. В приложении «Hardness» нажать кнопку «Прочитать данные»;
3. Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ.
4. Проанализировать полученные данные.

Устранение возможных проблем!!

Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

Способы устранения проблемы:

Способ 1:

• Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»).
• В разделе «Порты (COM и LTP)» найдите устройство с именем « … USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике».
• Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер».
• В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету.
• Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

Способ 2:

• Скачайте программное обеспечение по ссылке и заново установите программу, драйвер необходимый для работы ПО установится автоматически.

Характеристики:

Комплект поставки

Дополнительная комплектация

1. Сменные датчики различной конструкции и нагрузки.
2. Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
3. Эталонные меры твердости (ГОСТ 9031).
4. Стенд измерительный Т4 обеспечивает стабильное усилие на датчик и его перпендикулярное положение к поверхности образца. Рекомендуется для контроля твердости малогабаритных образцов и больших партий однотипных изделий.
5. Соединительные кабели.
6. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
