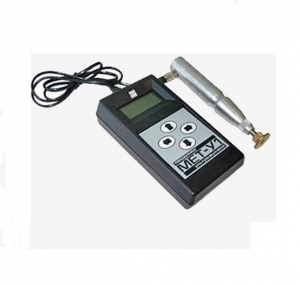

Твердомер ультразвуковой МЕТ-У1

Твердомер МЕТ-У1 предназначен для локального экспресс измерения твердости различных изделий метод ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.

ВАЖНАЯ ОСОБЕННОСТЬ:

В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.

Твердомер аттестован в Госстандарте России (сертификат утверждения типа 7951), зарегистрирован в Государственном реестре средств измерений России под 19623-00, и в реестрах средств измерений Украины и Беларуси. Прибор внесен в отраслевой реестр средств измерений МПС РФ.

• Память: 100 результатов измерений с возможностью их передачи в ПК
• Определение предела прочности на растяжение Rm (B) путем автоматического пересчета с НВ по ГОСТ 22761-77 для сталей перлитного класса
• 3 дополнительных шкалы твердости
• Усреднение результатов измерения
• Автоматическое отключение питания
• Графический ЖКИ с подсветкой
• Питание: 1 аккумулятор "С"
• Два вида корпуса

Диапазон измерения по шкале Роквелла

20-67 HRC

Диапазон измерения по шкале Бриннелля

75-650 HB

Диапазон измерения по шкале Виккерса

75-1000 HV

Диапазон измерения по шкале Шора

23-102 HSD

Диапазон измерения предела прочности

378 - 1736 Rm

Время одного измерения

4 с

Минимальная масса контролируемого изделия

0,01 кг

Радиус кривизны поверхности

не менее 5 мм

Шероховатость контролируемой поверхности не более

Ra 2,5

Толщина стенки контролируемых сосуда давления или трубопровода

не менее 1 мм

Шкалы

HRC, HB, HV, HSD, Rm + 3 дополнительные (H1, H2, H3)

Число измерений для определения среднего значения твердости

не менее 5

Количество запоминаемых результатов измерений в энергонезависимой памяти

100

Связь с компьютером

USB

Программирование шкал

нет, заводские установки + корректирующая калибровка по образцам

Автоматический расчет и программирование шкал с помощью ПК

нет

Питание

1 аккумуляторная батарея размера "С" 1,2В или внешний блок питания

Время зарядки аккумуляторной батареи

5 часов

Время работы от батарей

не менее 10 часов (без подсветки) не менее 5 часов (с подсветкой 100%)

Рабочее напряжение питания

1,2 В

Диапазон рабочих температур

от -5 C до +45 C

Размер электронного блока (В x Ш x Д)

145 мм x 80 мм x 40 мм (пластмассовый корпус) 180 мм x 80 мм x 42 мм (металлический корпус)

Масса с элементами питания

360 г (пластмассовый корпус)

650 г (металлический корпус)

Комплектация:

• Электронный блок
• Датчик ультразвуковой У1
• Блок питания
• Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпус
• Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
• Кабель для связи с компьютером через USB-порт
• CD-диск с програмным обеспечением
• Универсальный чехол
• Упаковочная сумка
