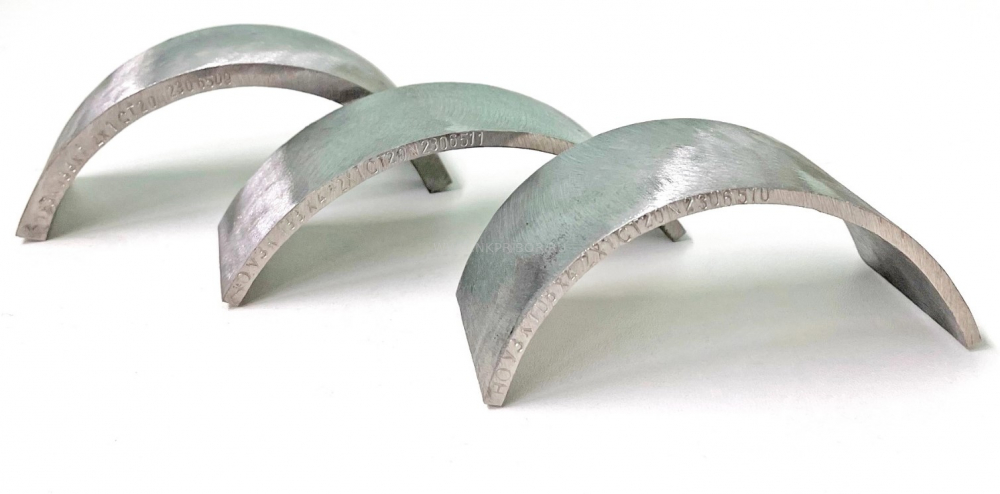

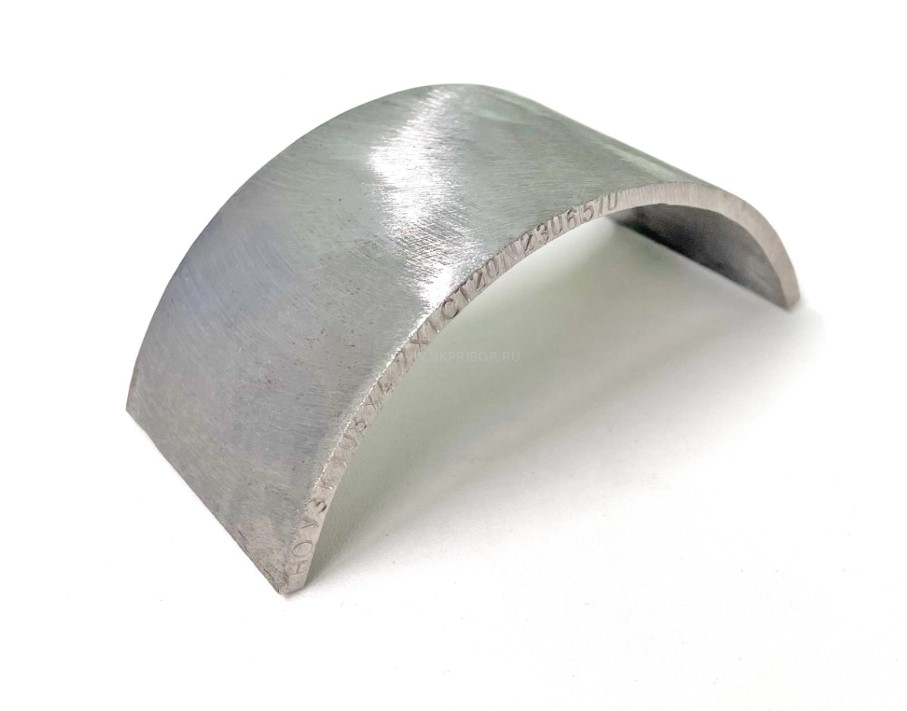

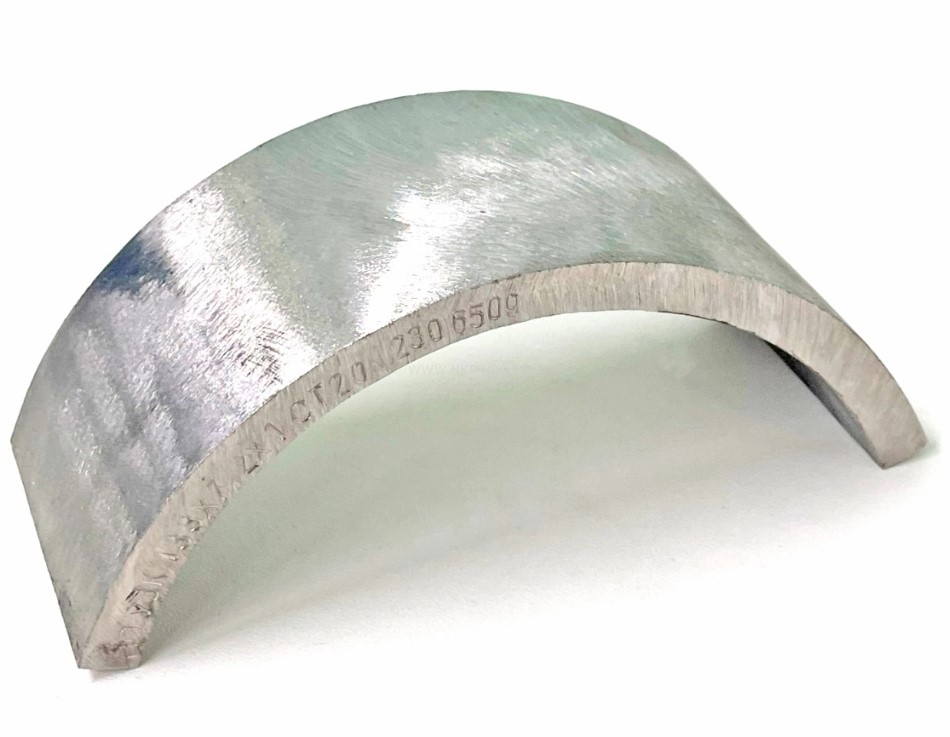

Трубные СОП (НО) с отражателем типа зарубка для контроля гибов труб

Назначение

Трубные продольные (для контроля продольных стыковых швов и гибов труб) стандартные образцы предприятия (СОП) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.

Особенности:

• Трубный продольный настроечный образец (СОП) имеет два отражателя типа «зарубка»;
• Геометрические размеры стандартных образцов (СОП) и отражателей типа «зарубка» определяются НТД на проведение контроля;
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т. к. настроечный образец (НО) по своим акустическим свойствам будет соответствовать объекту контроля;
• Настроечные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами РД 34.17.418 (И 23 СД-80), СТО 00220256-005-2005, СТО Газпром 2-2.4-083-2006, РД 25.160.10-КТН-016-15 и т.д.
• Все образцы изготавливаются в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (НО) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

По умолчанию все СОП изготавливаются из стали 3 или стали 20, если необходимо изготовить их из других материалов или изменить их конфигурацию, например, нанести дополнительные угловые отражатели типа «зарубка» или «ПДО» или пазы, то это следует указывать при направлении заявки. Также возможно изготовление настроечных образцов строго по чертежам Заказчика с последующей их аттестацией.

Основным требованием предъявляемым к «зарубке» наносимой на СОП внезависимости от требований НТД является выполнение следующего условия: ширина b и высота h зарубки должна быть больше длины ультразвуковой волны (для применяемого ПЭП); отношение h/b должно быть более 0,5 и менее 4,0.

К производимым нами трубным СОП (НО) для контроля гибов, независимо от НТД предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Трубные СОП отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
• отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Если СОП при выходе из производства не соответствует хотя бы одному из вышеперечисленных требований он бракуется.

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)

Цена на трубный настроечный образец для контроля гибов труб с отражателем типа «зарубка» может измениться если:

1. Диаметр образца превышает 273 мм и толщина превышает 24 мм.

2. Диаметр образца превышает 400 мм и толщина превышает 35 мм.

3. Материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам  тогда цена и сроки поставки обсуждаются в индивидуальном порядке.
