Тест-панель NR-5 PSM-5 Helling

Тест-панель NR-5 (PSM-5)

Данные тест-панели используются для контроля рабочего процесса при ручной обработке, а также на полуавтоматических и автоматических капиллярных установках в соответствии со спецификацией Pratt & Whitney Aircraft TAM 146040.

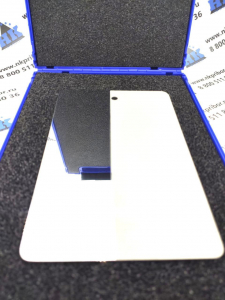

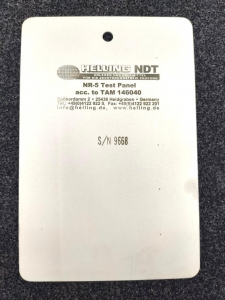

Тест-панели PSM-5 / NR-5 изготавливается из нержавеющей стали толщиной 2,3 мм, размером 10х15 см. С рабочей стороны тест-панели имеют хромированную полосу с пятью звездообразными искусственными дефектами. Дефекты располагаются по мере возрастания их размеров. Другая полоса подвергнута пескоструйной обработке и имеет среднюю шероховатость, она служит для контроля качества промежуточной очистки.

Данные тест-панели не используется для проведения сравнительных опытов с различными капиллярными системами.

КОНТРОЛЬНЫЕ ОБРАЗЦЫ

Чувствительность дефектоскопических материалов, качество промежуточной очистки и контроль всего процесса капиллярного контроля определяются с помощью контрольных образцов, которые представляют собой металлические пластины определенной шероховатости с нанесенными на них нормированными искусственными трещинами (дефектами).
