Тест-образец универсальный PSM-5

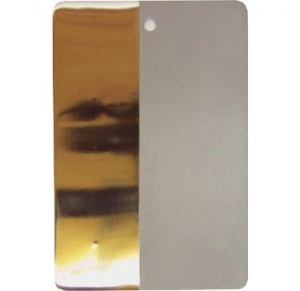

Тест-образец универсальный PSM-5 изготовлен из нержавеющей стали толщиной 2,3 мм, размером 10 × 15 см. С одной стороны на образце имеется хромированная полоса с пятью трещинами на равном расстоянии друг от друга. Центры трещин расположены на выпуклых областях полосы и располагаются по мере возрастания. При контроле они появляются в виде звездообразных индикаций. Самая большая трещина становится видимой при использовании низкочувствительного пенетранта. Самую маленькую довольно трудно увидеть даже при использовании высокочувствительных пенетрантов. Тест-образец демонстрирует, что все элементы системы (как расходные материалы, так и оборудование) работают правильно. Другой участок тест-образца имеет пескоструйно обработанную поверхность для проведения испытаний на смываемость пенетрантов. Тест-образец PSM-5 cоответствует требованиям стандартов MIL-I-25135E, ASME, ASTM1417 и др.

Соответствие стандартам Тест-образец PSM-5 cоответствует требованиям стандартов MIL-I-25135E, ASME, ASTM1417, ГОСТ-18442-80.

Рекомендации по обработке

1. Придерживайтесь установленной процедуры обработки. Не сокращайте её. Сушка в печи предпочтительнее протирке салфеткой.
2. Прежде чем проводить оценку индикаторного рисунка, выдержите интервал времени, соответствующий времени проявления, обычно 10 минут.
3. При осмотре в ультрафиолетовом свете поворачивайте образец, чтобы свести к минимуму отражение от хромированной поверхности. В противном случае самые маленькие, не очень яркие индикаторные следы могут быть пропущены. Контрастные очки могут снизить влияние отражённого света.
4. Перед использованием образца проведите его сушку в печи, чтобы удалить растворитель, который применялся при окончательной очистке, из зон трещин. Остатки растворителя мешают пенетранту и разбавляют его.
5. Очищайте стандартный образец сразу после использования. Не позволяйте дефектоскопическим материалам «забиться» в трещины.
6. Используйте для каждого набора дефектоскопических материалов отдельные образцы.
