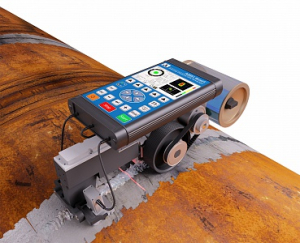

Сканер-дефектоскоп A2051 ScaUT с поверкой

Назначение

• Сканер-дефектоскоп А2051 ScaUT предназначен для комплексного автоматизированного контроля стыковых сварных соединений металлоконструкций при толщине свариваемых деталей от 4 до 40 мм и радиусе кривизны внешней поверхности от 300 мм.
• Ультразвуковым методом обеспечивается измерение толщины деталей, выявление и ранжирование дефектов сварного шва: пор, непроваров, шлаковых включений, трещин, подрезов и расслоений в околошовной зоне.
• Лазерно-оптическим способом обеспечивается измерение смещения кромок шва, размеров и профиля валика усиления, обнаружение и измерение дефектов на внешней поверхности шва и околошовной зоны.
• Основной областью применения А2051 ScaUT является производственный и эксплуатационный контроль трубопроводов.

Особенности

• Ультразвуковой контроль реализован на базе двух многоэлементных антенных решеток и алгоритмов цифровой фокусировки апертуры (ЦФА), что обеспечивает максимально возможную для ультразвукового метода чувствительность к дефектам, селекцию их типов, измерение эквивалентной площади и полный контроль всего сечения шва и околошовной зоны.
• Акустический контакт обеспечивается за счет автоматической подачи контактной жидкости из бака через инжекторы непосредственно под антенные решетки, что создает стабильный акустический контакт при малом расходе жидкости и позволяет контролировать не менее 10 погонных метров сварного шва от одной заправки бака.
• Лазерно-оптический канал, кроме решения задач визуального контроля, непрерывно измеряет положение антенных решеток относительно оси сварного шва, что используется для коррекции траектории движения.
• Транспортная система построена на базе магнитного мотор-колеса, что обеспечивает её надежное перемещение и удержание на всей окружности трубы, а так же прижим антенных решеток к поверхности.
• Механический выключатель магнитного поля позволяет легко снимать и устанавливать сканер на поверхность тела трубы.
• Трехмерный датчик угла наклона и система позиционирования GPS / ГЛОНАСС / Galileo обеспечивают пространственную привязку получаемых результатов.
• Bluetooth гарнитура оператора (наушник) позволяет оперативно следить за процессом проведения контроля в зашумленных условиях и с помощью кнопки на гарнитуре дистанционно управлять движением сканера-дефектоскопа.
• Управление всеми узлами устройства в процессе сканирования, обработка получаемых данных и хранение результатов измерений выполняется электронным блоком сканера-дефектоскопа.
• Протокол контроля с перечнем обнаруженных дефектов и их параметров, а так же результаты проверки на соответствие проконтролированного шва действующим нормам отбраковки отображаются на встроенном дисплее.
• Литий-феррум-полимерный аккумулятор, встроенный в электронный блок, обеспечивает непрерывную работу устройства в течение 4 часов с возможностью полного цикла заряда за 15 мин.
• Моноблочное исполнение устройства позволяет транспортировать и эксплуатировать сканер-дефектоскоп силами одного оператора.

Возможности

Ультразвуковой сканер-дефектоскоп «А2051 ScaUT» имеет три основных режима работы:

Режим ШОВ

Режим ШОВ предназначен для общей оценки состояния сварного шва.

В правой части экрана приведена таблица с указанием параметров и результатов контроля. В левой части экрана отображается сечение сварного шва, на котором указаны:   точка начала сканирования; положение сварного шва с учетом его расположения относительно сканера;   область акустического контакта;   места расположения обнаруженных дефектов. В центральной части сечения расположен цветовой индикатор оценки состояния сварного шва:   Зеленый (ГОДЕН) - количество, размеры и характер обнаруженных дефектов соответствуют нормативным документам.   Желтый (РЕМОНТ) - часть обнаруженных дефектов требует локального ремонта.   Красный (ВЫРЕЗ) - количество или характер обнаруженных дефектов не допускаются к ремонту и требуется удаления шва целиком.

Режим КРОМКА

Режим КРОМКА предназначен для общей оценки смещения кромок сварного шва.

В правой части экрана приведена таблица с указанием параметров и результатов контроля. В левой части экрана отображается окружность, на которой черным цветом зафиксировано положение правой кромки шва, а зеленым (красным) – относительное смещение левой кромки. Красным цветом выделены области, в которых смещение кромок превышает допустимое значение. В центральной части окружности расположен цветовой индикатор оценки смещения кромок:   Зеленый (ГОДЕН) – характер и размеры смещения кромок соответствуют нормативным документам.   Желтый (РЕМОНТ) – определенный участок кромок требует локального ремонта.   Красный (ВЫРЕЗ) – смещение кромок не допускается к ремонту, требуется удаления шва целиком.

Режим АНАЛИЗ

Режим АНАЛИЗ предназначен для детального изучения структуры сварного шва, с отображением информации о характере и количестве фиксированных дефектов и смещения кромок.

В левой верхней части экрана отображается совмещенное изображение сечения сварного шва и кромки, на котором приведена информация о сечении сварного шва, положении шва относительно расположения сканера и смещении кромок сварного шва. В левой нижней части экрана отображается профиль сварного шва с указанием значения нестыковки кромок и наличия подрезов в шве. В правой части экрана отображается трехцветный С-Скан и B-Скан с возможностью отображения геометрии кромок сварного шва:   Зеленый цвет – зона между поисковым и контрольным уровнями.   Желтый цвет – зона между контрольным и браковочным уровнями.   Красный цвет – область, соответствующая браковочному уровню. В центральной части экрана приведена таблица с основными результатами контроля (номер просматриваемого дефекта и его размеры), общая оценка шва и параметры текущего B-Скана.
