Размагничивающее устройство Серия ETT

Размагничивание – важная стадия магнитной дефектоскопии.

Остаточное намагничивание в образцах после исследования методом МПД является важной проблемой в связи с более строгими требованиями промышленности к уровню размагничивания.

Наравне с намагничиванием, размагничивание зависит от типа материала, размера и формы образца. Например, остаточная намагниченность 2 кА/м может быть оптимальна для части образцов. В большинстве случаев, достигается значение 0,5 кА/м. Стоит отметить, что величина магнитного поля Земли в Центральной Европе - примерно 0,05 кА/м.

Для получения хорошего результата первое правило: Размагничивать тем же путем, что и намагничивать!

а) если образец намагничивается постоянным током – размагничивать необходимо низкочастотным переменным током.

б) если образец намагничивается переменным током – размагничивать необходимо переменным током с частотой 50Гц или низкочастотным переменным током.

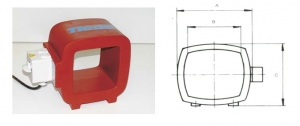

Размагничивающие тоннели типа «ЕТТ» для настольного использования.

При помощи переключателя на катушку устройства ЕТТ 150 – 550 подается ток.

Когда катушка запитана переменным током размагничивание достигается медленным продвижением образца сквозь поле размагничивающего тоннеля в направлении оси катушки.

Глубина поля переменного тока 50Гц примерно 2мм.

Для достижения большей глубины с любым размагничивающим тоннелем может быть поставлен низкочастотный генератор 16 2/3Гц (на 230 или 400В).

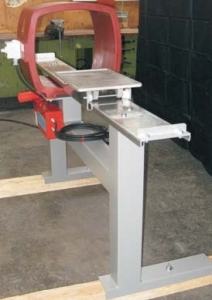

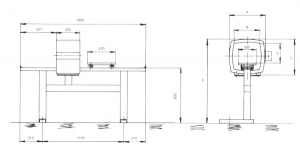

Размагничивающие тоннели типа «ETW» с транспортной тележкой

Размагничивающие тоннели модели ETW с транспортной тележкой предназначены для размагничивания тяжелых и больших деталей, которые вручную трудно переместить через размагничивающую катушку. Для размагничивания детали, ее помещают на тележку, установленную на рабочем столе и вручную прокатывают через размагничивающий тоннель, чтобы удалить или уменьшить остаточную индукцию в контролируемой детали.

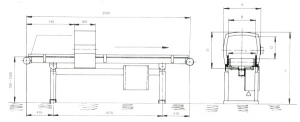

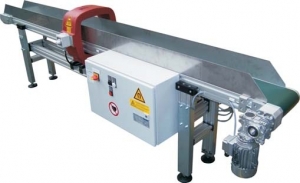

Размагничивающие тоннели типа «ETВ» с конвейерной подачей

Размагничивающие тоннели с конвейерной подачей применяются в автоматических системах, особенно в тех случаях, когда присутствуют специальные требования такие как размагничивание после контроля. Образец помещается на транспортер вручную или при помощи манипулятора. Есть специально усиленные устройства для удаления с транспортера длинных, тяжелых образцов. Также возможна установка упоров для гарантирования точного положения образцов на транспортере.
