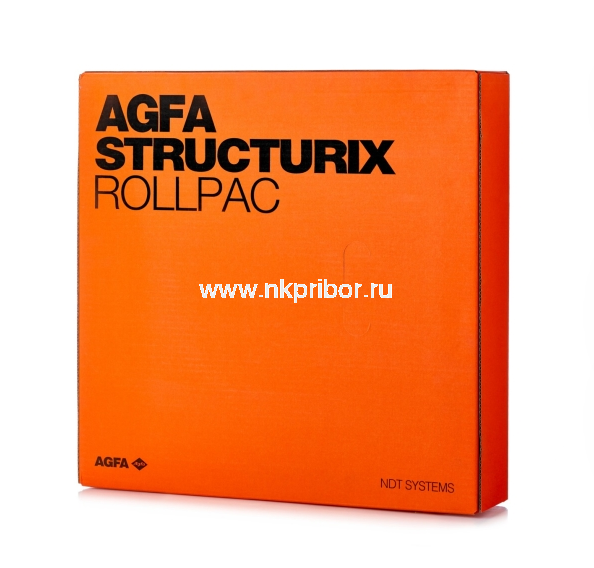

ПЛЕНКА AGFA D7 DW Rollpac 70x90

Описание

Рулонная пленка D7 без усиливающих экранов применяется для контроля стальных объектов толщин до 12 15 мм.

D7 обеспечивает выполнение требований 2-го и 3-го классов чувствительности контроля ГОСТ 7512-82 и уровня контроля класса А по стандарту ГОСТ ИСО 17636-1 при использовании рентгеновского излучения с напряжением на трубке до 100 кВ включительно, а также при использовании в качестве источников излучения радионуклидов Yb 169 и Tm 170.

Для контроля при излучении большой энергией (свыше 100кВ), сварных швов котлов, танков-хранилищ и трубопроводов используется пленка D7 в упаковке Pb Rollpac (со свинцовыми экранами).

Применение кассет при работе с рулонной пленкой Rollpac излишне.

Когда Вы используете рулонную пленку, Вы сами определяете нужную длину пленки и можете делать панорамные снимки кольцевого шва с помощью одного отреза пленки.

Обычно Rollpac накладывается на контролируемый объект и закрепляется клейкой лентой. Идентификацию снимка по расположению его на объекте контроля при такой технике просвечивания требуется проводить только один раз, что позволяет экономить время.

Индикатор длины на упаковке позволяет легко определять в каком месте отрезать пленку. С его помощью также легко определять какое количество пленки осталось. Пленка может быть отрезана на любую длину.

Размер пленки 70 мм х 90 метров.

Иногда упаковка может состоять из двух отрезков, суммарно более 90 метров. Такие коробки помечены зелеными наклейками.

Гарантированный срок годности: 3 года с даты выпуска.

Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):

*относительно ISO SPEED D4 = 100

Применение

1. Радиографический контроль совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, с радионуклидными источниками.
2. Радиографический контроль при проведении работ в передвижных радиографических лабораториях
3. Радиографический контроль при сооружении и ремонте судов и плавучих конструкций в стапельных условиях.
4. Радиографический контроль на открытых площадках при строительстве зданий и сооружений.
5. Радиографический контроль в цеховых, монтажных, стапельных и полевых условиях.
6. Радиографический контроль при строительстве и ремонте нефтяных, газовых и других продуктопроводов.

Примеры

• сварные соединения: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая сплавы на основе цветных металлов;
• клееные соединения и конструкции, включая узлы и элементы и изделий для авиакосмической техники;
• продукция из неметаллических материалов: изделий из композитов, керамики, высокоплотной резины, армированных изделий и конструкций;
• широкий спектр технологического оборудования в машиностроении;
• трубопроводы, трубы;
• цистерны;
• корпуса сосудов;
• ёмкости;
• накопители;
• резервуары.
