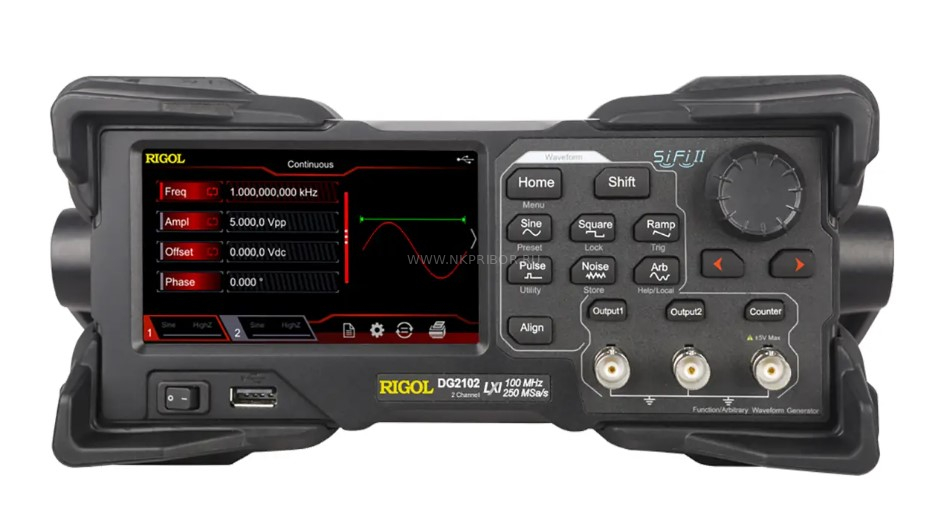

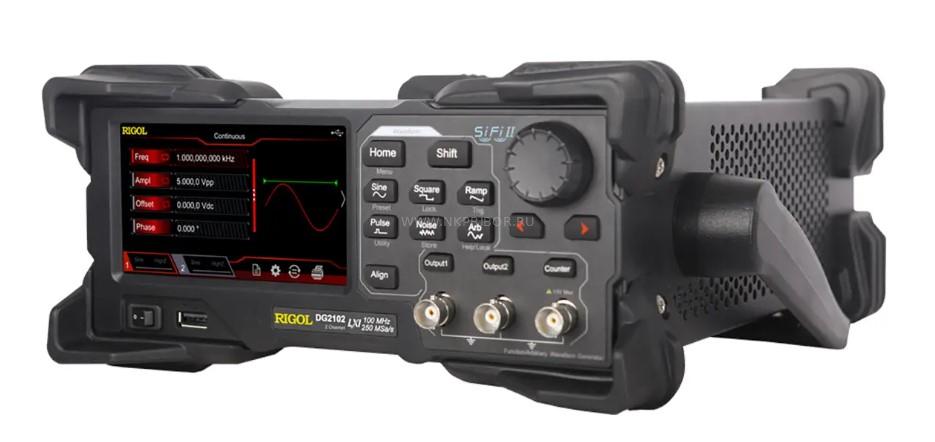

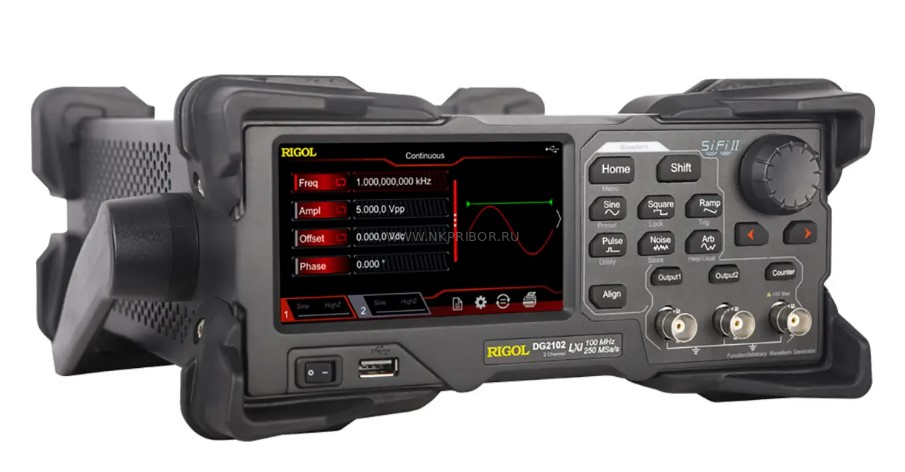

| Максимальная выходная частота |
100 МГц |
| Количество каналов |
2 |
| Форма сигнала |
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал
160 типов специальной формы |
| Частотные характеристики |
|
| Диапазон |
синусоидальный сигнал |
1 мкГц ~ 100 МГц |
| прямоугольный сигнал |
1 мкГц ~ 25 МГц |
| импульсный сигнал |
1 мкГц ~ 25 МГц |
| пилообразный сигнал |
1 мкГц ~ 2 МГц |
| гармоники |
1 мкГц ~ 25 МГц |
| PRBS |
2 кбит/с ~ 60 Мбит/с |
| двухтональный |
1 мкГц ~ 20 МГц |
| RS-232 |
скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| последовательность |
2 кВыб/с ~ 60 Мвыб/с |
| белый шум (Гаусс) |
полоса 100 МГц (-3дБ) |
| специальной формы |
1 мкГц ~ 20 МГц |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ~ 28°C) |
±(1 ppm от устан. значения + 10 пГц) |
| Синусоидальный сигнал |
|
| Гармонические искажения |
типичное (0 дБм)
< -55 дБн (DC ~ 10 МГц)
< -50 дБн (>10 МГц ~ 20 МГц)
< -40 дБн (>20 МГц ~ 30 МГц)
< -35 дБн (>40 МГц) |
| Общие гармонические искажения |
< 0,075% (10 ~ 20 кГц, 0 дБм) |
| Негармонические искажения |
типичное (0 дБм)
< -60 дБн (DC ~ 10 МГц)
< -60 дБн + 6 дБ/октаву (>10 МГц) |
| Фазовый шум |
Типичное (0 дБм)
-105 дБн/Гц @ 10 кГц (10 МГц) |
| Прямоугольный сигнал |
|
| Время нарастания / спада |
< 9 нс (1 Вп-п,1 кГц) типичное |
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
| Коэф. заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
| Ассиметрия |
1% от периода + 4 нс |
| Джиттер (СКЗ) |
типичное
2 ppm + 200 пс (5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
| Пилообразный сигнал |
|
| Нелинейность |
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное |
| Симмметрия |
0 ~ 100% |
| Импульсный сигнал |
|
| Длительность импульса |
16 нс ~ 1000 кс (ограничена установленной частотой) |
| Время нарастания / спада |
8 нс (ограничена установленной частотой и длительностью импульса) |
| Коэф. заполнения |
0,001% ~ 99,999% (ограничена установленной частотой) |
| Выброс |
< 5% (1 Вп-п, 1 кГц) типичное |
| Джиттер (СКЗ) |
типичное
2 ppm + 200 пс (5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
| Специальная форма |
|
| Максимальное количество точек участвующих в формировании сигнала |
16 М точек |
| Вертикальное разрешение |
16 бит |
| Частота дискретизации |
интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с
пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с
сглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с |
| Время нарастания /спада |
интерполяционный фильтр: 8 нс
пошаговый фильтр: 3 / частота дискретизации
сглаживающий фильтр: 1 / частота дискретизации |
| Джиттер (СКЗ) |
типичное (1 Вп-п)
интерполяционный фильтр:200 пс
пошаговый фильтр: <5 пс
сглаживающий фильтр: <5 пс |
| Генератор гармоник |
|
| Порядок гармоник |
8 |
| Тип гармоник |
четные, нечетные, все, пользовательские |
| Амплитуда гармоник |
регулируемая для каждой гармоники |
| Фаза гармоник |
регулируемая для каждой гармоники |
| Характеристики выхода |
|
| Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
1 мВп-п ~ 1 Вп-п (>60 МГц) |
| Точность установки |
±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ |
типичное (синус, 1 В)
±0,1 дБ (5 МГц)
±0,2 дБ (>5 МГц ~15 МГц)
±0,3 дБ (>15 МГц ~ 25 МГц)
±0,5 дБ (>25 МГц ~ 40 МГц)
±1,0 дБ (>40 МГц) |
| Единицы установки |
Вп-п, Вскз, дБм |
| Разрешение |
0,1 мВпп или 4 бит |
| Смещение (50 Ом) |
|
| Диапазон |
±5 Впп АС+DC |
| Точность установки |
±(1% + 5 мВ + 1,0% от амплитуды) |
| Выход сигнала |
|
| Импеданс |
50 Ом (типичное) |
| Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция |
|
| Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM |
| AM Модуляция (AM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Коэффициент модуляции |
0% ~ 120% |
| ЧM Модуляция (FM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| ФM Модуляция (PM) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Девиация |
0 ~ 360° |
| Частотная манипуляция (FSK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK) |
|
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| ШИМ модуляция (PWM) |
|
| Несущая |
импульсный |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Девиация |
0%~100% длительности импульса |
| Частотомер |
|
| Измеряемый параметр |
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
| Частотный диапазон |
1 мrГц ~ 240 МГц |
| Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
| Диапазон периода |
5 нс ~ 16 дней |
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь |
DC диапазон девиации |
+1.5 В DC |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 В AC+DC |
| AC связь |
1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: 20 нс
разрешение: 5 нс |
| Коэффициент заполнения |
0 ~ 100% |
| Параметры входа |
входной импеданс |
1 МОм |
| тип связи |
AC, DC |
| ФНЧ |
ON: полоса 250 кГц,
OFF: полоса 240 МГц |
| опасное напряжение (1 МОм) |
±7 В AC+DC |
| Система запуска |
уровень запуска: ±2,5 В |
| чувствительность: высокая, низкая |
| Время счета |
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с |
| Режим пачек импульсов |
|
| Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность |
| Частота несущей |
2 мГц ~ 30 МГц |
| Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза |
от 0° до 360° |
| Внутренний период |
от 1 мкс до 500 с |
| Стробированный запуск |
Внешний запуск |
| Источник запуска |
ручной, внешний, внутренний |
| Задержка запуска |
0 нс ~ 100 с |
| Режим свипирования (качания) |
|
| Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот |
верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление |
вверх / вниз |
| Время свипирования |
от 1 мс до 500 с |
| Время стояния / возврата |
от 0 мс до 500 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер |
спадающий фронт или синхросигнал (программируется) |
| Вход запуска |
|
| Уровень |
TTL |
| Длительность импульса |
> 50 нс |
| Запуск по фронту |
нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
| Выход запуска |
|
| Уровень |
TTL |
| Длительность импульса |
> 60 нс |
| Максимальная частота |
1 МГц |
| Двухканальный режим (сдвиг фаз) |
|
| Диапазон |
0° ~ 360° |
| Разрешение |
0,03° |

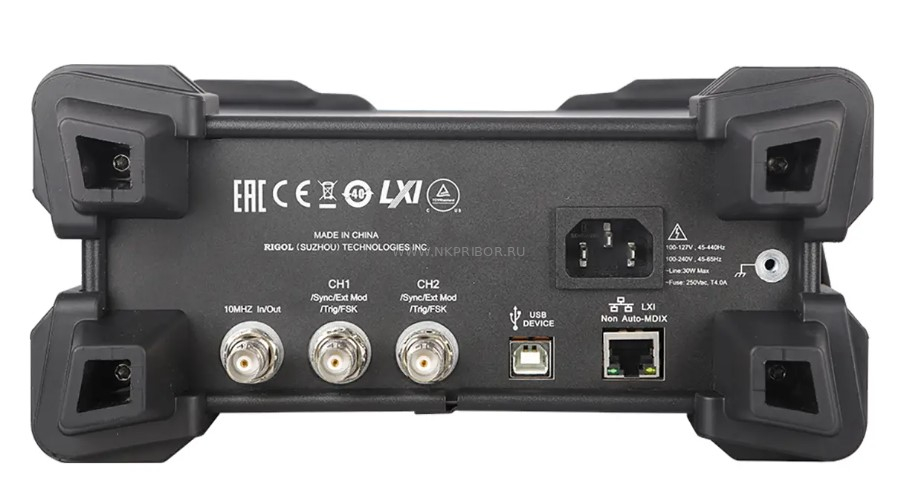

| Вход/выход 10 МГц |
|
| Вход внешнего опорного сигнала |
|
| Частота |
10 МГц ± 50 Гц |
| Уровень |
250 мВп-п ~ 5 Вп-п |
| Время блокировки |
< 2 c |
| Импеданс |
1 кОм, закрытый вход (AC) |
| Выход внутреннего опорного сигнала |
|
| Частота |
10 МГц ± 50 Гц |
| Уровень |
3,3 Вп-п |
| Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации |
|
| Уровень |
TTL-совместимый |
| Импеданс |
50 Ом |
| Основные характеристики |
|
| Тип дисплея |
жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов |
| Питание |
100~127 В АСскз, 45~440 Гц, CATII
100~240 В АСскз, 45~65 Гц, CATII |
| Интерфейс |
USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция) |
| Потребляемая мощность |
не более 30Вт |
| Рабочая температура |
10 °C...40 °C |
| Габаритные размеры |
261,5 х 112 х 318,4 мм |
| Вес |
3,2 кг (в упаковке 4,5 кг) |
