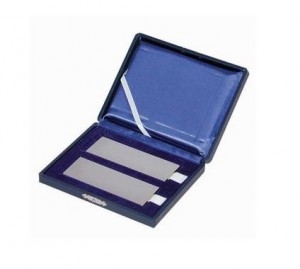

Ni-Cr тест-панели Magnaflux 506251 506252 184400

Глубина трещин 10 мкм 506251 - 1550 Евро с НДС
Глубина трещин 20 мкм 506252 - 1550 Евро с НДС
Глубина трещин 10,20,30,50 мкм 184400 - 4900 Евро с НДС

Используются для оценки чувствительности и правильности проведения процедуры капиллярного контроля.

Эти испытательные панели представляют собой латунные пластины с никель-хромовым покрытием заданной толщины. На покрытии имеются искусственно созданные параллельные трещины. При изготовлении пластины разрезают пополам перпендикулярно направлению трещин, т.е. получается комплект из двух практически одинаковых тест-панелей. Они поставляются парами, с глубиной трещины в 10μ, 20μ, 30μ и 50μ.

Эти панели позволяют сравнить «используемый» пенетрант с новым «неиспользуемым» пенетрантом, чтобы определить, работает ли продукт должным образом. Для цветного пенетранта (типа SKL-WP2, SKL-SP2) обычно используются панели с глубинами трещин 30μ и 50μ. Люминесцентный пенетрант (типа ZL-60C) может использоваться с любой глубиной дефекта.

Размеры:
Длина 100 мм ± 2 мм
Ширина 35 мм ± 2 мм
Толщина 2 мм ± 0,2 мм

Соответствуют стандартам:

ASTM E1417/E1417M-13 (Разделы 7.8.3 и 7.8.3.1)

AMS 2647D (Раздел 4.2)
