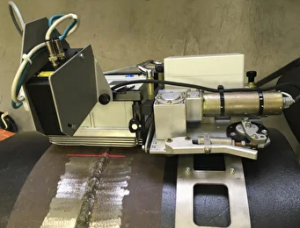

Модуль для автоматизированного цифрового ВИК ВИЗИО МТ для установки на комплекс ТРАНСКАН

Контролируемые параметры

• Ширина шва;
• Выпуклость(вогнутость) шва;
• Глубина неполного заполнения разделки;
• чешуйчатость шва;
• глубина западаний между валиками;
• размеры (диаметр, длина, ширина) одиночных несплошностей;
• подрезы.

Характеристики и функционал:

• чувствительность к дефектам сварного шва – от 0,5625 мм2 ;
• точность измерения геометрии – 0,25 мм;
• on-line вывод изображения на монитор;
• WiFi передача данных на компьютер оператора;
• видеофиксация участков со значением параметров контроля вне допустимого диапазона.

ПО DISOFT Visual:

• поддерживает выгрузку данных в формате DICONDE;
• позволяет осуществлять автоматизированный визуальный и измерительный контроль кольцевых сварных соединений;
• оценивает параметры согласно используемым стандартам (СТО Газпром 2-2.4-083-2006, РД 25.160.10-КТН-016-15 или другого стандарта);
• выявляет дефекты шва и околошовной зоны основного металла;
• хранит и анализирует полученные данные с учетом местоположения объекта контроля (датчик GPS или ГЛОНАСС);
• встроенная функция защиты сохраненных данных от намеренных или случайных искажений пользователями.
