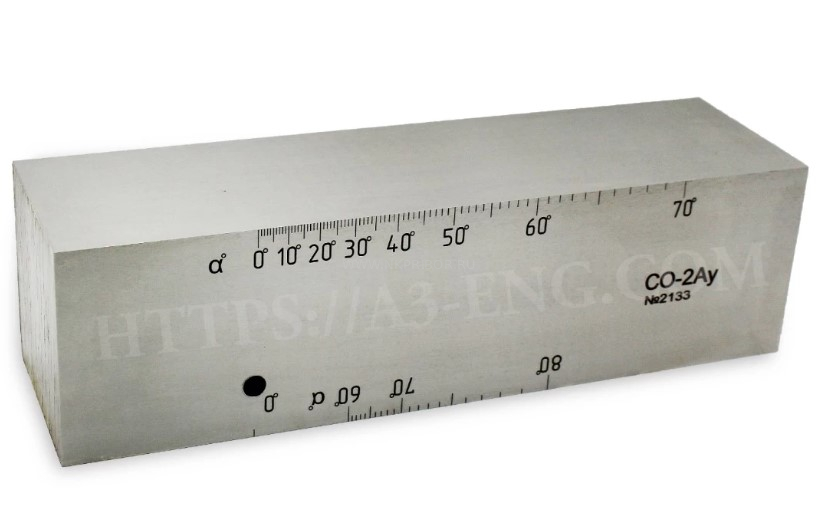

Мера СО-2АУ ПО ГОСТ 50.05.04-2018
Настроечный образец НО-СО-2Ау по ГОСТ 50.05.04-2018 предназначен для определения основных параметров наклонных преобразователей при ультразвуковом контроле аустенитных сварных соединений.
По своему назначению и выполняемым функциям настроечный образец полностью соответствует описанию в ГОСТ Р 55724-2013. Геометрические размеры определяются в соответствии с 427650-010-4407661-2016.ТУ.
Данный образец изготавливается только из материала, предоставленного Заказчиком.
Образец НО-СО-2Ау применяют для определения угла ввода и настройки развертки уль
тразвукового дефектоскопа. Ширина образца составляет не менее 60 мм, остальные размеры идентичны мерам СО-2 из ГОСТ Р 55724-2013. Также возможно изготовление НО-СО-2Ау с криволинейными рабочими поверхностями для работы с притертыми ПЭП.
Поставляется с метрологической аттестацией.
Технические характеристики НО-СО-2Ау:
|
Наименование |
Значение |
Допуск |
Примечание |
|
Длина, мм |
210 |
±0.1 |
|
|
Ширина, мм |
60 |
±1.0 |
|
|
Высота, мм |
59 |
-0.3 |
|
|
Шероховатость Rа рабочих поверхностей образца, не более, мкм |
1.25 |
±5% |
|
|
Искусственный дефект ИД1, диаметр, мм |
6.0 |
+0.03 |
|
|
Искусственный дефект ИД2, диаметр, мм |
2.0 |
+0.25 |
|
|
Искусственный дефект ИД3, диаметр, мм |
2.0 |
|
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм |
44 |
±0.3 |
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм |
8 |
|
|
|
Расстояние от рабочей поверхности 1 до центра искусственного дефекта ИД3, мм |
3 |
|
|
|
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм |
|
±0.1 |
|
|
Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм |
25.98 |
±0.15 |
|
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм ( - значение угла ввода, соответствующее данной риске, °) |
44·tg
|
±0,2 |
для шкалы 1 вдоль рабочей поверхности 1 меры |
|
15·(tg - tg60°) |
для шкалы 2 вдоль рабочей поверхности 2 меры |
Отзывы
Характеристики
| Производитель: | Инжиниринг |
