Набор маркировочных знаков

Маркировочные знаки предназначены для нумерации контролируемых участков и устанавливаются на контролируемом участке или непосредственно на кассете с радиографической пленкой так, чтобы изображение маркировочных знаков на снимках не накладывалось на изображение шва и околошовной зоны.

Маркировочные знаки предлагаются в виде набора стандартизованного состава (комплекта знаков, пеналов, пинцета, коробки с перегородками).

Изготовлены в соответствии с ГОСТ 15843-79 по ТУ 4276-026-59316336-2013.

Обозначение, размеры знаков

, тип набора, высота х ширина х толщина знаков, количество знаков в наборе

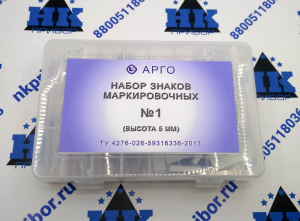

1 буквенные кириллица, 560 шт., 5 х 3,2 х 1 мм, (28 букв по 20 штук)

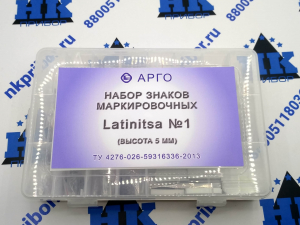

1 буквенные латиница, 520 шт., 5 х 3,2 х 1 мм, (26 букв по 20 штук)

2 буквенные кириллица, 560 шт., 8 х 5 х 1,5 мм (28 букв по 20 штук)

2 буквенные латиница, 520 шт., 8 х 5 х 1,5 мм, (26 букв по 20 штук)

3 буквенные кириллица, 280 шт., 12 х 7,7 х 2,5 мм (28 букв по 10 штук)

3 буквенные латиница, 260 шт., 12 х 7,7 х 2,5 мм (28 букв по 10 штук)

4 буквенные кириллица, 140 шт., 18 х 11,5х 5 мм (28 букв по 5 штук)

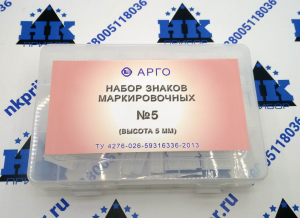

5 - цифровые, 340 шт., 5 х 3,2 х 1 мм (10 цифр по 30 штук, по 20 знаков дефис и стрелка)

6 - цифровые, 340 шт., 8 х 5 х 1,5 мм (10 цифр по 30 штук, по 20 знаков дефис и стрелка)

7 - цифровые, 220 шт., 12 х 7,7 х 2,5 мм (10 цифр по 20 штук, по 10 знаков дефис и стрелка)

8 - цифровые, 110 шт., 18 х 11,5х 5 мм (10 цифр по 10 штук, по 5 знаков дефис и стрелка)

В буквенных наборах кириллица нет таких букв, как л, з, й, о, ы.

В буквенных наборах латинского алфавита присутствуют буквы:

ABCDEFGHIJKLMNOPQRSTUVWXYZ

В каждом наборе имеются пластиковые пеналы для набора надписи.

1 и 5 8 пеналов 29х12х4,5 , 2, 6 8 пеналов 40,5х15,5х5, 3, 7 5 пеналов 57х20х6.

Изготовление проводится по собственной технологии: формы для центробежного литья изготавливаются из высокотемпературного каучука с использованием 3D мастер-моделей из специального полимера. Такая технология позволяет изготавливать маркировочные знаки правильной формы.

При продаже к набору маркировочных знаков прикладывается паспорт с отметкой ОТК о прохождении выходного контроля.

На маркировочные знаки распространяется гарантия 5 лет от даты приемки на хранение и 12 месяцев на эксплуатацию при соблюдении правил хранения и эксплуатации.

Установленный срок службы при использовании знаков в «полевых» условиях 6-12 месяцев в зависимости от интенсивности проведения работ.
