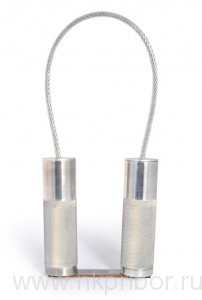

Магнитопорошковый дефектоскоп на постоянных магнитах ПРОМТ МПД-DC

Намагничивающее устройство на постоянных магнитах ПРОМТ МПД-DC используется для проведения оперативного магнитопорошкового контроля в труднодоступных местах, объектов сложной формы и в случае, когда электрическое питание контролирующего оборудования запрещено по нормативным документам или невозможно. Устройство имеет гибкий магнитопровод. С помощью ПРОМТ МПД-DC осуществляется магнитопорошковый контроль в конструкциях из ферромагнитных материалов с целью выявления поверхностных и подповерхностных нарушений сплошности материала: трещин, флокен, волосовин, непроваров сварных соединений, различных надрывов и многого другого в соответствии с ГОСТ 21105-87.

Магнитопорошковый дефектоскоп ПРОМТ МПД-DC незаменим в случаях, когда нет возможности эксплуатации электромагнитов, подача электроэнергии затруднена или ограничена по правилам техники безопасности. Например, при осуществлении высотных работ, в полевых условиях, при контроле качества внутренней поверхности котлов и емкостей с температурой окружающей среды от 30С до + 50С и относительной влажностью до 95% при 35С.

НАЗНАЧЕНИЕ:

Намагничивание участков объекта из ферромагнитных материалов при проведении магнитопорошкового контроля

ОСОБЕННОСТИ:

• возможность проводить оперативный контроль изделий сложной формы и в труднодоступных местах
• простота применения
• не требуется подача электричества
• гибкий магнитопровод
• возможность изготовления устройств с нестандартной длинной магнитопровода
• небольшой размер и вес изделия

КОНСТРУКЦИЯ ПРИБОРА:

Устройство состоит из двух разнополюсных постоянных магнитов, которые находятся в цилиндрических корпусах, соединенных между собой гибким магнитопроводом. Такой магнитопровод позволяет NOVOTEST МПД-DC проводить контроль в труднодоступных местах и угловых сварных соединений.

Технические характеристики:

Напряженность магнитного поля в центре воздушного зазора между полюсами	200 кА/м
Напряжённость магнитного поля, в воздухе в средней области между рабочими торцами магнита, не менее	65 кА/м
Магнитная индукция на поверхности магнитов	450 мТл максимальная 150 мТл минимальная
Подъемная сила (отрывная сила магнитов), не менее: - МПД-DC - МПД-ПМ	- 22 кг (50 фунтов) - 29,48 кг (65 фунтов)
Длинна гибкого магнитопровода: - стандартный - удлиненный	- 500 мм - 800 мм
Условия эксплуатации: - температура - относительная влажность	от -30 °С до +50 °С до 95 % при температуре 35 °С
Габаритные размеры, не более	31х600 мм
Вес, не более	0,6 кг

Комплектация:

• Намагничивающее устройство
• Паспорт
• Сумка

Дополнительные опции для заказа:

• Магнитопровод нестандартной длинны
• Модификации с увеличенной силой отрыва магнитов
• Свидетельство о калибровке
• Суспензии и грунт для магнитопорошкового контроля
• Контрольный образец для МПД
