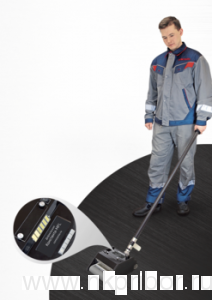

Магнитный дефектоскоп Константа MFL

Предназначен для обнаружения коррозионных повреждений, расположенных на наружной и внутренней поверхностях днищ цилиндрических резервуаров, без удаления защитного покрытия, с использованием метода эффекта Холла для анализа магнитного поля рассеяния дефекта в соответствии с ГОСТ 24450.

Обнаружение дефекта сопровождается световой сигнализацией, позволяющей оценить его глубину и координаты. При подключении дефектоскопа по каналу USB к компьютеру с использованием программы MFL Client возможно анализировать обнаруженные дефекты в режиме реального времени. Габариты дефектоскопа позволяют проводить сканирование труднодоступных участков резервуаров.


Типы выявляемых на наружной и внутренней поверхностях

• контролируемой зоны дефектов материала днища
• питинговая коррозия;
• поверхностные раковины и углубления с острыми кромками;
• утонения.

Минимальные геометрические размеры выявляемых дефектов

• ширина (раскрытие) — 3 мм;
• глубина — 0,4 мм;
• длина — 3 мм;
• поверхностные раковины и вмятины с острыми кромками
• диаметром более 3 мм и глубиной более 0,4 мм.

Отличия:

• диапазон контролируемых толщин 4–12 мм;
• постоянные магниты последнего поколения;
• автономное питание от Li-ion аккумуляторной батареи;
• простое и экономичное средство диагностики;
• контроль без удаления защитного покрытия;
• высокая производительность контроля.

Основные технические характеристики прибора

Принцип работы по ГОСТ 24450	Метод эффекта Холла для анализа магнитного поля рассеяния дефекта
Диапазон толщины стенки	4-12 мм
Максимальная толщина покрытия	6 мм
Чувствительные элементы	42 датчика Холла
Ширина сканирования	160 мм
Скорость сканирования	0,5 м/с
Питание	Аккумулятор Li-Ion, напряжение 3,75 В
Время непрерывной работы	10 часов
