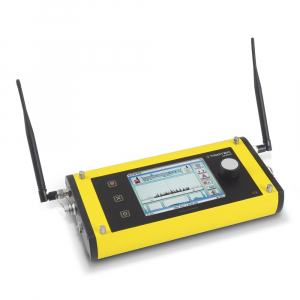

Коррелятор LD20HC

В точках утечки вода выходит под давлением и создает звук на выходе, который переносится по трубопроводам в обоих направлениях, где в конечном итоге обнаруживается высокочувствительными датчиками, которые могут быть установлены в легкодоступных местах, таких как гидранты или клапаны. Поскольку тип водопроводной трубы влияет на распространение звука, в LD20HC можно указать материал и диаметр всех труб, чтобы можно было исследовать до 20 секций труб всего за один измерительный процесс. Полученный сигнал усиливается и передается на коррелятор по радио. Коррелятор позволяет применить к сигналу до 256 фильтров.

Может использоваться для акустического обнаружения утечек и труб

Кроме того, к LD20HC могут быть подключены различные микрофоны, например, микрофоны для комбинированного извещателя LD6000, такие как LD6000 BMW. Утечка, определенная путем корреляции, может быть проверена с помощью наземного звукового микрофона, но также возможны любые другие типы акустического обнаружения утечек и определения местоположения труб.

Благодаря интеллектуальной функции (подана заявка на патент), потенциальные точки утечки отображаются в виде наглядного индикатора со столбцами, где самый высокий уровень обозначает утечку. Нет более быстрого и простого способа акустического обнаружения утечек!

Несколько практических преимуществ

• Комбинированное устройство для акустического обнаружения и корреляционного определения места утечки
• Передовая измерительная технология со сверхбыстрым шестиядерным процессором в прочном алюминиевом корпусе
• 64-битная трехточечная корреляция
• Частотный анализ
• Указание материала и диаметра измеряемых секций трубы
• Экономящие время корреляционные измерения до 20 сегментов труб за один проход
• Инновационная интеллектуальная функция для быстрого акустического обнаружения утечек (подана заявка на патент)
• Удобная навигация с помощью сенсорного экрана и клавиатуры
• Высокочувствительные звуковые приемники и высокопроизводительные радиопередатчики - усиление более чем в 60 000 раз
• Подключение корпусных и наземных звуковых микрофонов

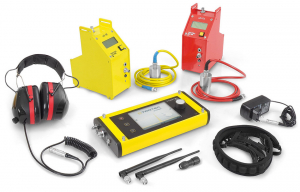

Стандартный комплект поставки LD20HC:

• коррелятор LD20HC с двумя антеннами и наплечным ремнем
• LD K - наушники со звукоизоляцией
• зарядное устройство
• LD-TA - передатчик 1, красный
• LD-TB - передатчик 2, желтый
• транспортировочный кейс для измерительного прибора, LD-TA, LD-TB и принадлежностей

Корреляция - это компьютерная процедура, с помощью которой можно выполнять очень точное позиционирование утечек.

Особый звук исходит из каждой точки утечки, которая распространяется по трубе к гидрантам, фитингам или клапанам. Звук регистрируется в трех точках контактного измерения высокочувствительными датчиками сигнала и передается на коррелятор через радиопередатчики LD. По разнице во времени этих сигналов, с учетом материала, диаметра трубы и длины измеряемого участка, прибор вычисляет точное место утечки. Обнаружение утечек, особенно в случае длинных трубопроводов, с использованием других электроакустических методов зачастую невозможно из-за факторов помех, таких как погода, глубина установки
