Контроллер Сенсон-К-8М

Контроллер концентрации газов Сенсон К-8М предназначен для непрерывного одновременного многоканального (до 8 каналов) сбора и отображения информации от стационарных газоанализаторов или других измерительных устройств. Система обеспечивает световую и звуковую сигнализацию о превышении заданных пороговых уровней концентраций с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле (по два реле на канал).

Связь контроллера Сенсон К-8М с газоанализаторами или другими устройствами реализуется по аналоговому каналу токовая петля 4-20 мА. Каждое устройство подключено к своему измерительному каналу контроллера Сенсон К-8М по 2- или 3-проводной схеме. Измеренные значения отображаются на двухстрочном жидкокристаллическом индикаторе (ЖКИ) контроллера Сенсон К-8М последовательно для каждого канала с частотой обновления 2 с. Возможно изменение параметров системы и калибровка каналов. Для реализации этих режимов предусмотрено экранное меню и 5-кнопочная клавиатура на лицевой панели Сенсон К-8М. Имеется память превышения концентраций на 200 измерений и выход на внешний ПК.

Контроллер Сенсон К-8М позволяет пользователю самостоятельно устанавливать параметры каждого канала и системы в целом (вид газа, пороги срабатывания, дату и время и др.) и производить калибровку каналов по любым приемлемым значениям концентрации газов. Благодаря внутренней памяти, можно воспроизводить максимальные показания концентрации. Возможно подключение внешнего ПК. Контроллер Сенсон К-8М поставляется уже настроенный и откалиброванный в соответствии с заказом потребителя.

Технические характеристики контроллера концентрации газов Сенсон К-8М:

Характеристики Сенсон К-8М	Значения
Количество каналов измерения	до 8-ми
Цифровая индикация	2-х строчный ди дисплей
Сигнализация световая	есть
Сигнализация звуковая	есть
Материал корпуса контроллера	поликарбонат серого цвета
Напряжение питания контроллера Сенсон К-8М (от источника постоянного напряжения)	24 В (± 10 %) DC
Выходное напряжение на датчики	24 В (± 10 %) DC
Входной сигнал токовый	4-20 мА
Выходной сигнал:
- цифровой по интерфейсу	RS-485
- дискретный сигнал общий по всем каналам (Неисправность), нагрузка на контакты не более	100 мА, до 24 В
- два дискретных сигнала (Порог 1 и Порог 2) по каждому каналу, нагрузка на контакты не более	100 мА, до 24 В
Условия эксплуатации контроллера Сенсон К-8М:
- температура окружающей среды	от 0 до +50 °С
- атмосферное давление	от 98 до 105 кПа
- относительная влажность	от 30 до 95%, без конденсации влаги
Потребляемая мощность контроллера Сенсон К-8М, не более:	1,5 Вт
Потребляемая мощность выносного реле, не более:	25 мА
Гарантийный срок эксплуатации	12 мес.
Габаритные размеры контроллера, не более, мм	156 ? 90 ? 60
Ширина DIN рейки	35 мм
Масса контроллера Сенсон К-8М, г, не более	300

Устройство контроллера концентрации газов Сенсон К-8М

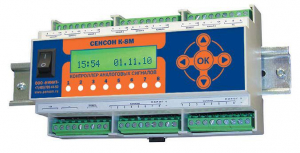

Контроллер Сенсон К-8М выполнен в пластмассовом корпусе для крепления на DIN-рейку. На передней стенке расположены выключатель питания, цифровой двухстрочный ЖКИ, линейка двухцветных светодиодов на 8 каналов и 5 кнопок управления (ВВЕРХ, ВНИЗ, ВПРАВО ВЛЕВО и ОК). Зеленый цвет светодиода сигнализирует о подключении соответствующего газоанализатора к контроллеру, красный цвет о превышении порога срабатывания по соответствующему каналу.

Сверху и снизу от лицевой панели контроллера Сенсон К-8М расположены два ряда клеммных колодок: верхний для подключения газоанализаторов и внешнего ПК, нижний содержит выходы с электронных ключей, входы питания контроллера и выход общего реле неисправности контроллера.

Выносные блоки силовых реле предназначены для включения внешних устройств и управляются через электронные ключи контроллера Сенсон К-8М. Каждый блок реле содержит две группы переключающих контактов, позволяющих использовать одновременно две нормально разомкнутых или нормально замкнутых пары. Количество блоков реле и способ их подключения к контроллеру определяются требуемым алгоритмом включения внешних устройств (одно общее реле, несколько реле для групп каналов или раздельно по порогам, раздельно по каналам и др.), подключение производится потребителем. Всего допускается использование до 16 блоков реле для контроллера Сенсон К-8М.

Электропитание контроллера Сенсон К-8М осуществляется от внешнего блока питания, обеспечивающего постоянное выходное напряжение 24 В и ток не менее 2 А. В комплект поставки входит преобразователь 220 В переменного тока (50 Гц) в постоянное напряжение 24 В для крепления на DIN-рейку. Возможно применение других источников постоянного тока, обеспечивающих указанные параметры.

Контроллер Сенсон К-8М, выносные блоки реле и блок питания монтируются на стандартной DIN-рейке на стене, в составе щита управления потребителя или в специальном боксе.

При превышении измеряемой величиной (концентрацией) порога 1 или порога 2 какого-либо канала соответствующий светодиод загорается красным цветом, на индикаторе для соответствующего канала вместо единицы измерения появляется надпись ""ТРЕВ"" и звучит прерывистый звуковой сигнал. На клеммах электронного ключа соответствующего канала и порога на нижней стороне контроллера Сенсон К-8М появляется напряжение 24 В.

При снижении концентрации ниже порога 2 соответствующее ему реле выключается, а ниже первого выключается также звуковая и световая сигнализация. При необходимости звуковой сигнал может быть выключен на время около 1 мин. нажатием кнопки ""вправо"" или ""влево"" на контроллере Сенсон К-8М.

Для канала кислорода со стандартными порогами 18 и 23% об. доли сигнализация и реле порога 1 и порога 2 срабатывают при снижении концентрации ниже первого или повышении выше второго порога.

При нажатии кнопки ""вверх"" на контроллере Сенсон К-8М включается режим внутренней памяти системы и на индикаторе появляется максимальное показание по одному из каналов за все время работы системы с указанием времени, когда оно было зафиксировано. При последующем нажатии кнопок ""вправо"" и ""влево"" поочередно индицируются максимальные показания для всех каналов, а при нажатии кнопки ""вниз"" система возвращается в рабочий режим. Подсветка индикатора включается при нажатии любой кнопки на время, установленное при настройке системы (по умолчанию 10 с).

Установка и эксплуатации контроллера Сенсон К-8М

Контроллер Сенсон К-8М устанавливается в дежурном помещении, по возможности в пределах видимости оператора. Контроллер вместе с выносными силовыми реле и блоком питания монтируются на стандартные DIN-рейки в составе щита (шкафа) управления или в специальном боксе, поставляемом по заказу.

Внешние устройства соединяются с контроллером Сенсон К-8М с помощью 3-проводного (в зависимости от типа внешнего устройства) кабеля любого типа с сечением проводов 0,2-2 мм2. Сопротивление кабеля должно быть не более 50 Ом. В случае предустановленных параметров, соединение должно производиться в строгом соответствии с типами газоанализаторов и номерами каналов согласно паспорту контроллера. Прокладку кабеля следует вести по возможности на удалении от проводов сетей электропитания.

Выносные силовые реле соединяются проводами любого типа сечением 0,2-1 мм2 с клеммными колодками на нижней стороне контроллера Сенсон К-8М в соответствии с требуемым алгоритмом включения реле.

Комплект поставки контроллера Сенсон К-8М:

• - контроллер концентрации газов Сенсон К-8М;
• блок промежуточного реле (на DIN-рейку);
• паспорт;
• руководство по эксплуатации;
• упаковка.

Дополнительные опции для контроллера Сенсон К-8М:

• Программа управления и сбора данных.
