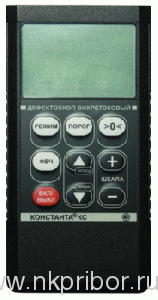

Константа КС Госреестр

• малогабаритный цифровой прибор предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов;
• может применяться для контроля качества паяных, сварных соединений, а так же соединений выполненных другим способом;
• предназначен для обнаружения дефектов соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя.
• экранированный чувствительных элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
• типы обнаруживаемых дефектов: непропай, непровар, пустоты, скопление шлака и загрязнений в припое или в материале сварного шва соединения, несоответствие электропроводности материала соединяемых проводников образцу;
• преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
• два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
• возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
• удобная калибровка прибора и индикация результата контроля в процентах;
• звуковая индикация недопустимого уровня дефекта;
• высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
• возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

Основные технические характеристики прибора

Основные технические характеристики преобразователей

ПА-КСЭк-60э-Cu ПА-КСЭк-40э-Cu

*Определяется погрешностью контрольных образцов

Основные технические характеристики контрольных образцов

Комплект представляет собой пару контрольных образцов – монолитный медный образец требуемой формы, имитирующий идеальное соединение (100%) и собранный из изолированных друг от друга элементарных проводников образец, имитирующий полностью не пропаянное соединение 0%.
Для каждого типоразмера контролируемого соединения предназначена своя пара контрольных образцов.

Один из вариантов контрольных образцов.

Комплект поставки:

• блок обработки информации;
• преобразователи ПА-КСЭк-60э-Cu, ПА-КСЭк-40э-Cu;
• аккумуляторы ААА (4 шт.);
• зарядное устройство;
• кабель связи с ПК по интерфейсу USB;
• компакт-диск с драйверами и программой «Constanta – DATA»;
• руководство по эксплуатации;
• кейс для хранения и транспортировки – 2 шт.

Дополнительно могут быть поставлены

• наборы контрольных образцов;
• удерживающие приспособления (насадки);
• блок питания от сети 220 В.

Удерживающие приспособления (насадки)

Для удобства применения преобразователи могут комплектоваться насадками. Одна пара насадок обеспечивает фиксацию преобразователя на объекте контроля в одной или в двух плоскостях. Насадки крепятся на измерительных катушках и могут поворачиваться вокруг оси катушек. Каждая из насадок обеспечивает фиксацию преобразователя в одной плоскости.
