Комплекс цифровой радиографии «Градиент» с флуоресцентными запоминающими пластинами сочетает в себе гибкость, надежность, высокие разрешение и чувствительность, большой динамический диапазон и простоту эксплуатации.

Комплекс цифровой радиографии «Градиент» со сканерам Duerr или Scan-X и запоминающими пластинами разработан специально для применения в неразрушающем контроле, поэтому подходят для использования как с рентгеновскими, так и с изотопными источниками. Комплексы позволяют решать широкий спектр задач неразрушающего контроля в электроэнергетике, авиакосмической, нефтегазовой, автомобильной и других отраслях промышленности.

Получены положительные заключения головных ведомственных институтов (НИКИМТ, ВИАМ) на применение комплекса цифровой радиографии «Градиент» в атомной и авиационной промышленностях.

На основании заключения ООО «Газпром ВНИИГАЗ» комплекс цифровой радиографии «Градиент» внесен в реестр оборудования ОАО «Газпром», разрешенного к применению для контроля и диагностики сварных соединений на объектах транспорта газа.

Комплекс цифровой радиографии «Градиент» имеет разрешение Федеральной службы по экологическому, технологическому и атомному надзору (РОСТЕХНАДЗОР) по применению на опасных производственных объектах.

Имеются сертификаты BAM (Германия) и одобрения SHELL, BP, Rolls–Royce и SGS Netherlands.

Разработана и одобрена методика применения.

Куда записываем информацию?

Цифровая радиография использует для получения изображения специальную флуоресцентную запоминающую пластину многократного пользования. Пластины имеют типовые для рентгеновской пленки размеры 6х24, 6х48, 10х24, 10х48, 18х24, 24х30, 30х40 и 35х43 см и экспонируются, аналогично пленки, в кассетах или гибких конвертах. Возможна также резка пластин, т. е. использование пластин нетиповых размеров. Для запоминания изображений в пластине использован слой с фотостимулируемой памятью – сложным химическим соединением. Чаще всего используются соединения типа BaFBrxI1-x :Eu2+.

На чем основан метод?

Цифровая радиография - это метод основаный на использовании способности некоторых люминофоров формировать скрытое изображение в зернах кристаллов люминофора, образующих покрытие пластины. Электроны, образующиеся в них в результате облучения рентгеновским или гамма-излучением, захватываются на энергетические уровни и остаются на них в течение длительного времени. Из этого состояния они могут быть выведены возбуждением лазерным пучком. Поскольку считывание информации, записанной на флуоресцентную запоминающую пластину, возможно лишь с использованием современной компьютерной техники, этот вид записи получил название компьютерной, или цифровой радиографии.

Как записываем информацию?

Под действием рентгеновского или гамма-излучения электроны внутри «флуоресцентных» кристаллов возбуждаются и переходят в квазистабильное состояние. Специальный считыватель сканирует экспонированную пластину лазерным пучком. При этом электроны высвобождаются из ловушки, что сопровождается эмиссией видимого света, длина волны которого отличается от длины волны излучения сканирующего лазера. Этот свет собирается фотоприемником и конвертируется в цифровой сигнал, преобразуемый в цифровое изображение.

Как это работает? (технология съемки)

1. Кассета или гибкий конверт с запоминающей пластиной экспонируется аналогично пленке, т. е. располагается за объектом контроля. Пластина гибкая, и может экспонироваться без кассеты или гибкого конверта, если в этом есть необходимость. Загрузка и выгрузка пластины из кассеты или гибкого конверта производится на свету, не требуя специальной темной комнаты. Поскольку чувствительность пластины существенно выше, чем у пленки, время экспозиции пластины в 5 – 10 раз меньше.
2. После экспонирования пластина вынимается из кассеты или гибкого конверта (если она экспонировалась в кассете или гибком конверте) и помещается в сканер цифровой радиографии Duerr.
3. В сканере производится считывание изображения. Время считывания изображения от 10 секунд до нескольких минут зависит от размера используемой пластины и выбранного пространственного разрешения.
4. Изображение выводится на монитор компьютера, архивируется и протоколируется. С помощью программного обеспечения поставляемого в составе комплекса цифровой радиографии «Градиент» считанное изображение может быть улучшено с применением различных фильтров, а также произведен поиск дефектов, определены их линейные размеры, сгенерированы различные формы заключений и др.
5. После считывания изображения информация с пластины стирается, и пластина вновь готова к работе.

Состав комплекса цифровой радиографии «Градиент»:

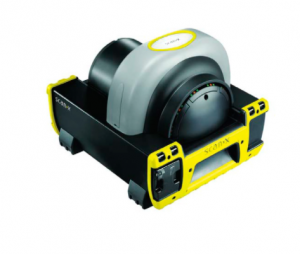

• Сканер цифровой радиографии Duerr или Scan-X (стационарный или портативный);
• Запоминающие (флуоресцентные) пластины;
• Кассеты и/или гибкие конверты;
• Персональный компьютер: стационарный (с монитором высокого разрешения) или ноутбук;
• Программное обеспечение "ВидеоРен Про".

Основные технические характеристики комплекса

Преимущества цифровой (компьютерной) радиографии

• Высокая производительность
  Благодаря исключению «мокрой» обработки пленки и существенно меньшему (до 10 раз) времени экспонирования значительно сокращается продолжительность одной операции контроля.
• Превосходное качество изображения
  Высокоточная механика и оптика обеспечивают уникально малый размер считывающего лазерного пучка до 12,5 микрон. В результате чего достигается превосходное качество изображения, подтвержденное сертификатом BAM (Германия). Сертификат свидетельствует, что сканер HD-CR 35 NDT соответствует наивысшим классам IP 1/40 (EN 14784-1) и IP Special/40 (ASTM E 2446).
• Меньше повторных экспозиций
  Запоминающие пластины имеют очень широкий динамический диапазон. Это дает высокую гибкость к различным условиям экспозиции и большую свободу в выборе экспозиционной дозы. По этой причине необходимость повторных экспозиций для подбора оптимальных условий резко сокращена.
• Снижение доз
  Широкий динамический диапазон запоминающих пластин позволяет исследовать и контролировать детали более сложной формы и/или с большим перепадом толщин только за одну экспозицию. Таким образом, в результате использования запоминающих пластин существенно сокращается дозовая нагрузка на персонал, увеличивается ресурс рентгеновской трубки.
• Длительный срок службы
  Запоминающие пластины имеют многослойную структуру, включающую поверхностный защитный слой, предохраняющий запоминающий слой от механического износа и химических очищающих средств. Обратная сторона пластин покрыта прорезиненным слоем, обеспечивающим исключительно точную подачу пластин при сканировании.
• Высокое качество разработки и производства
  Продуманность, надежность конструкции и высокое качество изготовления проверено временем – компанией DUERR произведено уже более 20000 сканеров различных моделей.
• Сокращение расходов на проведение контроля
  Такие факторы, как возможность многократного использования запоминающих пластин, отсутствие необходимости в помещении для обработки пленок, а также повышенная относительно традиционной пленочной технологии производительность приводят к сокращению издержек на проведение неразрушающего контроля в целом.
