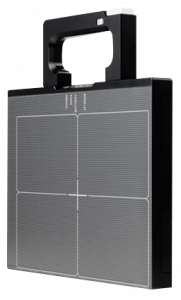

Комплекс цифровой радиографии Цифракон
Арт КЦ Цифракон
Комплекс цифровой радиографии «Цифракон» применяется для неразрушающего контроля методом РК. Предназначен для замены рентгеновской пленки.
Детектор рентгеновского излучения устанавливается так же за объектом контроля и как можно ближе к нему по стандартным схемам контроля. Внутри детектора рентгеновское излучение сцинтиллятором GadOx преобразуется сначала в видимый свет, а потом уже формируется цифровое изображение, которое передается по беспроводной связи на экран компьютера, ноутбука или даже планшета. Комплекс является полностью автономным. Заряда батарей хватает на 8-ми часовой рабочий день. Детектор можно использовать и без компьютера. В его памяти может храниться до двухсот изображений. По окончанию работы изображения могут быть переданы по беспроводной связи в компьютер.
Программное обеспечение, которое установлено на компьютере, позволяет: применять различные цифровые фильтры для улучшения выявляемости дефектов, измерять размеры дефектов, определять соотношение сигнал/шум, наносить на изображение различные метки и текст, строить профиль интенсивности интересуемого участка, хранить в базе данных как исходное, так и улучшенное изображение.
Технические характеристики:
Технология | TFT с фотодиодом |
Сцинтиллятор | CsI:Tl / Gd2O2S:Tb |
Разрешение, пиксель | 2304 x 3072 2048 x 2560 2560 x 3072 |
Размер матрицы, мм | 172,8 х 230,4 292,6×97,6 253,95 х 317,44 358,4 х 430,08 |
Размер пикселя, мкм | 74 127 124 140 |
АЦП | 16 бит |
Диапазон напряжения рентгеновского излучения | 40 кВ -450 кВ |
Максимальное время выдержки | 180 с. |
Интерфейс данных | Проводной: Gigabit Ethernet (1000BASE-T) через PoE (питание через Ethernet) Беспроводная связь: IEEE802.11n / ac (2,4 ГГц, 5 ГГц) |
Время получения изображения | Проводная: 1,5 с Беспроводная связь: 3 с |
Размеры детектора, мм | 208.2 х 256.5 х 27.5 400×160×30 322 х 355 х 17 400 х 470 х 17 |
| Вес | 2,4 кг* 2,2 кг* 3,4 кг* 4,2 кг* *с учетом дополнительной защиты |
| Рабочий диапазон температуры | От -20 ℃ до + 50 ℃ |
| Батарея | 8 ч (захват) 9 ч (в режиме ожидания) |
| Пыленепроницаемость и водостойкость | IP67 |
| Мёртвые зоны | 3.0 мм (в нижней части), 6.0 мм (с правой стороны) 8.5 мм (с обоих сторон) 8 мм (в нижней части); 10 мм (с правой стороны) |
| Мощность | DC 24 В, 1 А |
Экономическое сравнение:
Прямая цифровая радиография с комплексом «Цифракон»* | |
Среднее количество контролируемых соединений в смену | 25 соединений |
Среднее количество рабочих дней в году | 300 дней |
Стоимость контроля одного сварного соединения без учета ЗП дефектоскопистов и накладных расходов | 80 рублей |
*расчет производится на основе следующих условий:
- минимальный срок службы плоскопанельного детектора: 5 лет
- объект контроля: труба диаметром 150 мм
