КАРАТ КР-35СР КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ

КАРАТ КР-35СР КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ МИНИМАЛЬНАЯ КОМПЛЕКТАЦИЯ

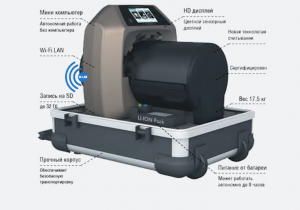

Сканер CR 35 NDT Plus

Блок питания 220В/24В

Ethernet-кабель для подключения к компьютеру

Ноутбук с мышью и сумкой для переноски (модель оговаривается на момент заказа)

Программное обеспечение для цифровой радиографии X-Vizor

Пространственное разрешение сканера

50-100 мкм (5-10 пар линий/мм)

Минимальный размер пикселя (определяется диаметром лазерного пятна)

50 мкм

Размеры сканируемых пластин

максимальная ширина – 35 см, длина ограничена размерами получаемых файлов изображений и (в меньшей степени) мощностью компьютера

Стандартный размеры пластин:

10х24 см

24х30 см

10х48 см

30х40 см

возможно изготовление пластин в размер заказчика с шириной до 35 см

Время сканирования

0,5-2 мин (зависит от режима считывания и размера пластин)

Размеры сканера

40х37х47 см

Вес

17,5 кг (без кейсов для хранения и транспортировки)

Параметры электропитания

переменное напряжение – 100-240В, 50-60 Гц

потребляемая мощность – 140 Вт

Диапазон рабочих температур

+10 Г· +35°С

Относительная влажность

80 %

Подключается к компьютеру

интерфейс Ethernet

Гарантия

24 месяца

Формат данных

16-битное представление данных (65536 градаций/уровней серого) в формате XVZ

поддержка форматов

XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), DCM и др.

Обработка изображений

• Инвертирование изображения негатив/позитив
• геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента
• нанесение маркеров (знаки, текст) на изображение
• настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса
• 10 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов
• наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения
• тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля
• калибровка чувствительности пикселов сканера позволяет получить высококонтрастное радиографическое изображение без артефактов

Измерения

• измерять интенсивность (уровень серого) в любой точке изображения
• отображать гистограмму (распределение) интенсивностей изображения
• отображать гистограмму интенсивности произвольно выбранного отрезка или области на изображении
• производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
• измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении
• вычислять площадь дефектов
• измерять толщину стенки трубы
• автоматически находить изображение дуплексного эталона на цифровом снимке и вычислять базовое пространственное разрешение
• измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором (требование EN14784-1,-2)
• автоматически детектировать область прямого шва и вычислять отношение сигнал / шум в околошовной зоне
• вносить все полученные размеры объектов в протокол контроля

Работа в соответствии с нормативными документами (НД)

СТО Газпром 2.2-4-083-2006/Д Транснефть 25.160.10-КТН-016-15/РД 34.15.027-93/ГОСТ 23055 + ГОСТ 7512/РД МГ Бованенково-Ухта

• выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД
• результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД
• возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов

Автоматизированная дефектоскопия

• вычисление отношения сигнал/шум на изображении или его части
• поиск канавочных, проволочных эталонов и вычисление чувствительности контроля
• поиск двухпроволочных (дуплексных) эталонов и вычисление базового пространственного разрешения
• поиск прямых и эллиптических сварных швов на изображениях
• поиск и определение параметров некоторых классов дефектов
• отбраковка и выдача заключения в соответствии с нормативным документом

Поддержка стандарта DICONDE

• формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др
• метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных

Сохранение изображений в разных форматах и носителях

• сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
• экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), GIF
• запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители
• печать изображений в масштабе 1:1 для разметки участков, подлежащих ремонту

Просмотр изображений на любом стороннем компьютере

Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
