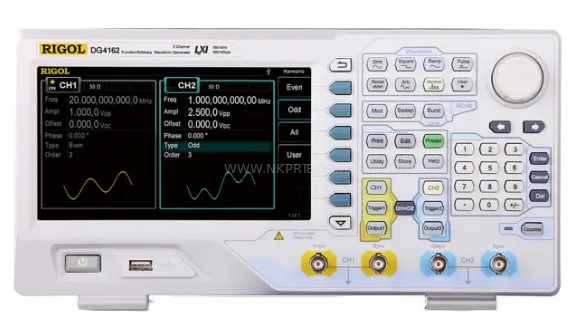

| Максимальная выходная частота |
200 МГц |
| Количество каналов |
2 |
| Форма сигнала |
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы |
| Частотные характеристики |
|
| Диапазон |
синусоидальный сигнал |
1 мкГц ~ 200 МГц |
| прямоугольный сигнал |
1 мкГц ~ 60 МГц |
| импульсный сигнал |
1 мкГц ~ 50 МГц |
| пилообразный сигнал |
1 мкГц ~ 5 МГц |
| гармоники |
1 мкГц ~ 100 МГц |
| белый шум (Гаусс) |
полоса 120 МГц (-3дБ) |
| специальной формы |
1 мкГц ~ 50 МГц |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ~ 28°C) |
2 ppm |
| Синусоидальный сигнал |
|
| Нелинейные искажения |
|
| DC-1 МГц |
< -60 дБн |
| 1 МГц - 10 МГц |
< -55 дБн |
| 10 МГц - 100 МГц |
< -50 дБн |
| 100 МГц - 160 МГц |
< -40 дБн |
| Коэффициент гармоник |
< 0,1% (10-20 кГц) |
| Общие гармонические искажения |
<0,2% (DC ~ 20 кГц, 1 Вп-п) |
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
| Фазовый шум |
-115 дБн/Гц @ 10 кГц |
| Прямоугольный сигнал |
|
| Время нарастания / спада |
< 8 нс (1 кГц, 1 Вп-п) |
| Выброс |
< 3 % (1 кГц, 1 Вп-п) |
| Коэф. заполнения |
10 MГц |
20% ~ 80% |
| 10 мГц ~ 40 MГц |
40% ~ 60% |
| > 40 MГц |
50% |
| Ассиметрия |
регулируемая |
| Джиттер (СКЗ) |
2 ppm + 500 пс (5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
| Пилообразный сигнал |
|
| Нелинейность |
< 1% (1 кГц, 1 Вп-п, 100% симметрия) |
| Симмметрия |
0 ~ 100% |
| Импульсный сигнал |
|
| Длительность импульса |
10 нс |
| Время нарастания / спада |
5 нс |
| Период |
от 25 нс до 1000000 с |
| Выброс |
< 3 % (1 кГц, 1 Вп-п) |
| Джиттер (СКЗ) |
2 ppm + 500 пс (5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
| Специальная форма |
|
| Максимальное количество точек участвующих в формировании сигнала |
16 К |
| Вертикальное разрешение |
14 бит |
| Частота дискретизации |
500 Мвыб/сек |
| Время нарастания |
> 5 нс (1 Вп-п) |
| Джиттер (СКЗ) |
2 ppm + 500 пс (5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
| Интерполяция |
выключена, линейная |
| Способ редактирования |
по точкам, сегментами |
| Генератор гармоник |
|
| Порядок гармоник |
16 |
| Тип гармоник |
четные, нечетные, все, пользовательские |
| Амплитуда гармоник |
регулируемая |
| Фаза гармоник |
регулируемая |
| Характеристики выхода |
|
| Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц) |
| Точность установки (1 кГц, >10 мВп-п, синус) |
±(1%+2 мВ) |
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц)
±1,0 дБ (>160 МГц ~ 200 МГц) |
| Единицы установки |
Вп-п, Вскз, дБм |
| Разрешение |
1 мВ или 3 бит |
| Смещение (50 Ом) |
|
| Диапазон |
±5 В АС+DC |
| Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала |
|
| Импеданс |
50 Ом |
| Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция |
|
| Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM Модуляция (AM) |
|
| Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Коэффициент модуляции |
0% ~ 120% |
| ЧМ Модуляция (FM) |
|
| Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| ФМ Модуляция (PM) |
|
| Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Девиация |
0 ~ 360° |
| Частотная манипуляция (FSK, 3FSK, 4 FSK) |
|
| Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний - для FSK
внутренний - для 3FSK, 4FSK |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) |
|
| Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| OSK манипуляция |
|
| Несущая |
синус |
| Источник |
внутренний / внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 50 кГц |
| Девиация |
0%~100% длительности импульса |
| Вход внешнего запуска |
|
| Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
| Полоса |
5 МГц |
| Импеданс входа |
100 Ом |
| Режим свипирования (качания) |
|
| Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот |
от 1 мкГц до 200 МГц |
| Направление |
вверх / вниз |
| Время свипирования |
от 1 мс до 300 с |
| Время стояния / возврата |
от 0 мс до 300 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер |
спадающий фронт или синхросигнал (программируется) |
| Режим пачек импульсов |
|
| Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей |
от 2 мГц до 100 МГц |
| Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза |
от 0° до 360° |
| Внутренний период |
от 2 мкс до 500 с |
| Стробированный запуск |
внешний запуск |
| Источник запуска |
ручной, внешний, внутренний |
| Задержка запуска |
от 0 нс до 85 с |
| Частотомер |
|
| Измеряемый параметр |
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
| Частотный диапазон |
1 мrГц ~ 200 МГц |
| Разрешение по частоте |
6 разрядов/с |
| Диапазон периода |
5 нс ~ 16 дней |
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь |
DC диапазон девиации |
+1.5 В DC |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 В AC+DC |
| AC связь |
1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
| Длительность импульса и коэффициент заполнения |
диапазон частоты: 1 мкГц ~ 5 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: 20 нс
разрешение: 2 нс |
| Коэффициент заполнения |
0 ~ 100% |
| Параметры входа |
входной импеданс |
50 Ом,1 МОм |
| тип связи |
AC, DC |
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 225 МГц |
| аттенюация |
включен: "х10", выключен: "х1" |
| Система запуска |
уровень запуска: ±2,5 В |
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) |
| Время счета |
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с |
| Активация защиты |
±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом) |

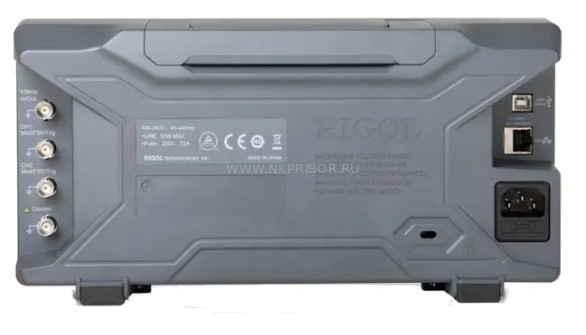

| Вход/выход 10 МГц |
|
| Вход внешнего опорного сигнала |
|
| Частота |
10 МГц ± 50 Гц |
| Уровень |
от 250 мВп-п до 5 Вп-п |
| Время блокировки |
< 2 c |
| Импеданс |
1 кОм, закрытый вход (AC) |
| Сдвиг фазы |
|
| Диапазон |
от 0° до 360° |
| Разрешение |
0,03° |
| Выход внутреннего опорного сигнала |
|
| Частота |
10 МГц ± 50 Гц |
| Уровень |
3,3 Вп-п |
| Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации |
|
| Уровень |
TTL-совместимый |
| Импеданс |
50 Ом |
| Основные характеристики |
|
| Тип дисплея |
жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов |
| Питание |
100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс |
USB устройство, USB host (2), LAN |
| Потребляемая мощность |
не более 50 Вт |
| Рабочая температура |
10 °C...40 °C |
| Габаритные размеры |
313 х 161 х 117 мм |
| Вес |
3,2 кг |
