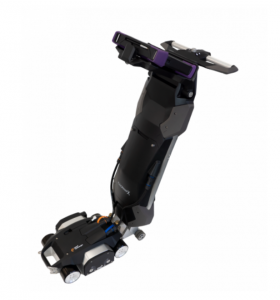

FloormapX Высокоскоростная система диагностики резервуаров

Floormap®X - это новейшее многофункциональное решение для контроля дна резервуаров на базе метода рассеивания магнитного потока. Непревзойдённая вероятность обнаружения, в том числе в критической зоне, блестящая обработка толстого слоя металла, в том числе и с покрытием. Благодаря запатентованной технологии STARS FloormapX обеспечивает различение коррозии как с внутренней части резервуара, так и с внешней. FloormapX, как никакая другая система, повышает вашу эффективность при проверке днищ резервуаров.

• Максимальное покрытие, включая критическую зону
• Высокое разрешение для повышения вероятности обнаружения
• Мультитехнология для распознавания верхних и нижних дефектов
• Гибкое сканирование, один сканер с тремя режимами сканирования
• Инспектируйте более толстые листы толщиной до 20 мм
• Непревзойденная отчетность, полная и оперативная

Мульти-Технологичное матричное решение

Матрица рассеивания магнитного потока: 64 канала, 128 мульти-ориентированных датчиков. Они обеспечивают получение изображений с высочайшим разрешением и с лидирующей на рынке вероятностью обнаружения. Сама по себе матрица не может определить, с какой стороны обнаружен очаг коррозии, с внутренней или наружной части резервуара. Именно поэтому в дело вступает вторая технология FloormapX– STARS.

STARS - Запатентованная технология, позволяющая FloormapX различать расположение очагов коррозии как с внутренней, так и с наружной стороны резервуара и сообщать о них отдельно. STARS также генерирует подробные профили изображения ближайшей поверхности даже при наличии покрытия, что способствует получению важной информации о целостности резервуара.

Функциональные особенности

Прецизионное активное рулевое управление

Для быстрого и качественного изогнутого сканирования в критических зонах вблизи стенки резервуара, как правило в пределах 12 мм и в других местах. Это значительно уменьшает мертвые зоны, размещая датчики там, где они больше всего нужны. Возвращение к прямолинейному движению обеспечивается одним нажатием кнопки.

Интерактивный лазер

Разметка пола во время составления карты теперь выполняется быстро и легко благодаря лазерному обнаружению дефектов. Линия лазера моделируется в режиме реального времени в C-скане, что позволяет сопоставить физическое расположение дефектов дна резервуара с показаниями C-скана.

SmartMAGNET ™

Автоматически регулируемая сила магнитного потока для оптимального контроля в зависимости от толщины листа. Кроме того, есть возможность, в буквальном смысле отключить мощные постоянные магниты из редкоземельных элементов, для упрощения позиционирования во время проверки критических зон, хранения и транспортировки, а также для более безопасного обращения.

Регулируемая высота сканирующего блока

Достигайте максимальной чувствительности сканирования даже в самых сложных условиях, таких как: неровность листов дна резервуара, ремонтные участки листа дна резервуара или сварные соединения листов внахлест, или когда поверхности банально не идеальна.

Мощное освещение

Передние LED-светодиоды с регулируемой яркостью, фокусировкой и рассеивающей линзой и задние LED-светодиоды. Освещение разработано на основе технологии чип-на-плате, обеспечивающей высокую и равномерную интенсивность, в соответствии с рекомендациями API визуального осмотра, для идеального определения точечной коррозии и сканирования препятствий.
