Дефектоскоп ультразвуковой VA-UD01 с поверкой
Дефектоскопы ультразвуковые VA-UD01 (далее по тексту – дефектоскопы) предназначены для измерений глубины залегания дефектов, координат дефектов, а также толщины изделий при одностороннем доступе к ним, для обнаружения дефектов сварных соединений, в стенках труб, в основном металле объекта контроля.
Описание средства измерений

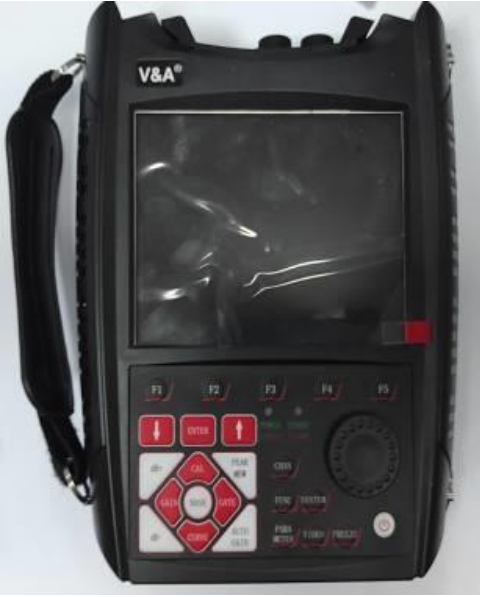

Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрического преобразователя.
Электронный блок включает в себя функциональные клавиши, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация, и разъем подключения пьезоэлектрического преобразователя.
Дефектоскопы имеют переносной тип конструкции, питание осуществляется от встроенного элемента питания постоянного тока.
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в объекте контроля от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина изделия.
Нанесение знака поверки на средство измерений не предусмотрено.

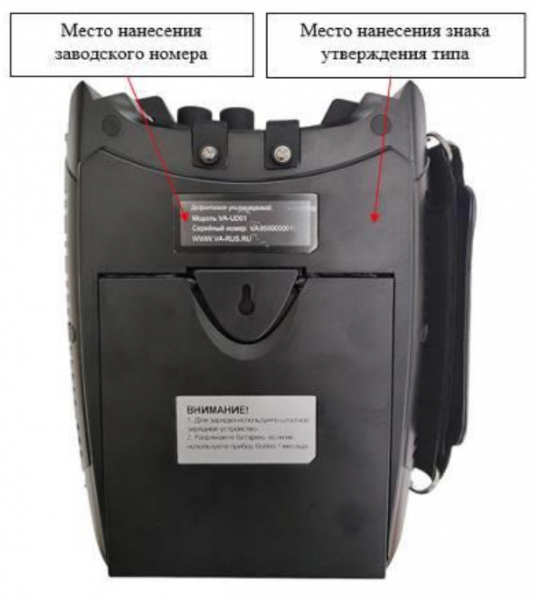

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое или буквенно-цифровое обозначение и наносится на заднюю панель прибора на маркировочной табличке типографским способом.
Пломбирование дефектоскопа VA-UD01 не предусмотрено.
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение (далее – ВПО). ВПО служит для управления функциональными возможностями дефектоскопов, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства дефектоскопов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики
| Диапазон измерений глубины залегания дефекта, мм | от 2 до 180 |
| Диапазон измерений толщины, мм | от 2 до 200 |
| Дискретность отсчета, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм | ± (0,5 + 0,01·Y), где Y -глубина залегания дефекта, мм |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ± (0,5 + 0,01·Н), где Н - номинальная толщина, мм |
Основные технические характеристики
| Диапазон установки скорости распространения ультразвука в материале, м/с | от 1000 до 9999 |
| Параметры электрического питания:
- напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 220×175×60 |
| Масса, кг, не более | 1,3 |
| Условия эксплуатации:
- температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Комплектность средства измерений
| Дефектоскоп ультразвуковой VA-UD01 | 1 шт. |
| Чехол | 1 шт. |
| Сетевой кабель | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Пьезоэлектрический преобразователь | 2 шт.* |
| *- количество определяется договором поставки |
Отзывы
Характеристики
| Производитель: | V&A |
