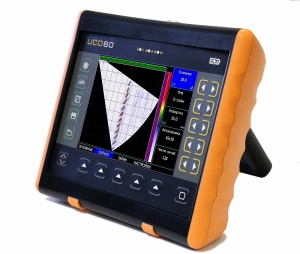

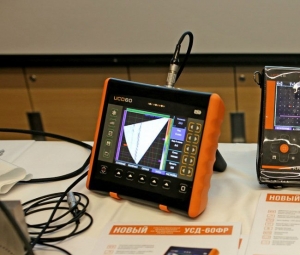

Дефектоскоп ультразвуковой на фазированных решетках УСД-60ФР с поверкой

Новый ультразвуковой дефектоскоп УСД-60ФР сочетает в себе возможности классических фазированных решеток (ФР) с достижениями технологии цифровой фокусировки сигнала. Позволяя реконструировать полноэкранное изображение (640х480 точек) с 16-ти элементных датчиков ФР без потери производительности, этот легкий, современный дефектоскоп является вершиной линейки высококачественных и надежных ультразвуковых дефектоскопов.
+ дополнительный ПЭП в подарок
+ доставка за наш счет

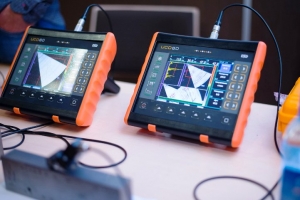

Революционный ультразвуковой дефектоскоп нна фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT. В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных ФАР, получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.

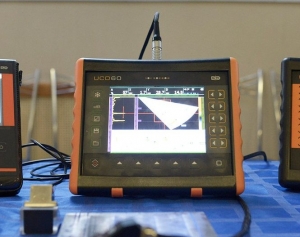

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным.

Сертификат Госстандарта России RU.C.27.003.A 59426, зарегистрирован в Государственном реестре средств измерений под 34808-15 и допущен к применению в Российской Федерации.

Состав стандартного комплекта :

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

• Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.
• Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.
• Реконструкция изображения на полный экран без потери производительности

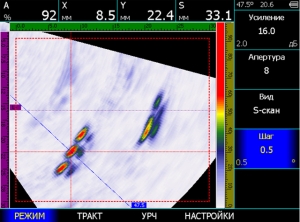

• Секторное (S-скан) и линейное (L-скан) сканирование
• Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
• Измерение относительных размеров с использованием маркера
• Загрузка параметров всех ФАР преобразователей из памяти прибора
• Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля
• Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода.
  Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.

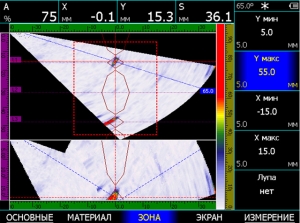

• Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран.
• Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК

Тип используемых ФАР

любые классические 16-ти канальные ФАР

Регулировка рабочей апертуры

4, 8 и 16 одновременно работающих элементов

Регулировка шага сканирования по углу

от 0,3 до 2 град

Развертка

мин.: 0 - 5 мм
макс.: 0 - 600 мм
с шагом 0.1, 1, 5, 10 мм

Режим

S-скан (секторное сканирование), L-скан (линейное сканирование)

Диапазон скоростей

2300 - 10 000 м/с

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)

Частота повторений ЗИ

устанавливается автоматически в зависимости от заданных параметров

Усилитель

широкополосный: 0.1-20 МГц (-6 дБ)

Диапазон регулировки усиления

80 дБ, с шагом 0.5, 1, 2, 6 дБ

Дополнительная клавиша +dB

+6 дБ

Временная Регулировка Чувствительности (ВРЧ)

линейное, с крутизной до 10 дБ/мкс

Угловая Регулировка Чувствительности (УРЧ)

коррекция по 10 точкам

Детектирование

А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD

Зоны контроля

регулируемая прямоугольная зона контроля

Автоматическая Сигнализация Дефектов (АСД)

световая, звуковая

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм).

А-сигнал

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память

200 настроек с А-сигналом
1000 протоколов контроля

Интерфейс

USB

Разъемы преобразователей

2 Х Lemo00,1 Х Lemo 16

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами
