Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС

Ультразвуковая дефектоскопия буронабивных свай посредством преобразователей, погружаемых в вертикальные водонаполненные контрольные каналы. Оценка сплошности, прочности, несущей способности свай, локализация дефектов. Получение ультразвуковой пространственной модели сваи.

Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой

Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105

Преимущества

• Завершенность и компактность системы контроля свай и фундаментов
• Водостойкие (IP68) преобразователи УЗК с разъемами фирмы FISCHER для контроля свай с системой защиты от случайного падения в измерительный канал
• Инкрементные датчики положения преобразователей в каналах (энкодеры)
• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
• Автоматическая стабилизация положения метки первого вступления
• Визуализация принимаемых А-сигналов с режимом осциллографа
• Оперативная оценка качества буронабивных свай
• Транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора ПУЛЬСАР-2.2 (см. фото 2-3)

Основные функции

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
• Измерение глубины положения преобразователей в каналах от поверхности сваи
• Формирование результата по автоматически выполняемой серии из 5 измерений
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
• Все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2:
  вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям
  возможность ввода до 30 градуировочных характеристик пользователя
  определение глубины трещин по Российскому и Английскому методам
  вычисление плотности, модуля упругости и звукового индекса материалов
  сервисная компьютерная программа, USB интерфейс
• Русский и английский язык меню и текстовых сообщений

Технические характеристики

* - поставляется под заказ

Сервисная компьютерная программа

• Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
• Формирование отсчета об испытании сваи
• Экспорт считанного массива в Excel, текстовый формат и другие приложения

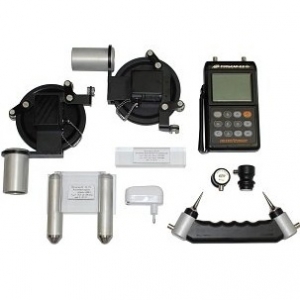

Базовая комплектация

• Прибор ПУЛЬСАР-2.2 версия 3 в составе:
  Блок электронный, чехол
  Датчик поверхностного прозвучивания П111-0.06-И3
  Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
  Комплект кабелей (1,5м х 2 шт.)
  Кабель 3м
  Контрольный образец-призма, чехол
  Зарядное устройство USB (1А)
  Кабель USB
  Программа связи с ПК на "Flash-визитке" / CD
  Руководство по эксплуатации
  Свидетельство о Госповерке (1 год)
• Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
• Кабель для подключения датчиков П111-0.06-И6 (10м х 2 шт.)
• Контрольный образец радиальный
• Датчики положения (энкодеры) (2 шт.)
• Кабель для подключения энкодера (2 шт.)
• Барабан с кабелем 50м (2 шт.)
• Сервисная программа для свайного применения
• Инструкция по работе с комплектом ДБС
• Бокс транспортировочный
• Кейс пластиковый
