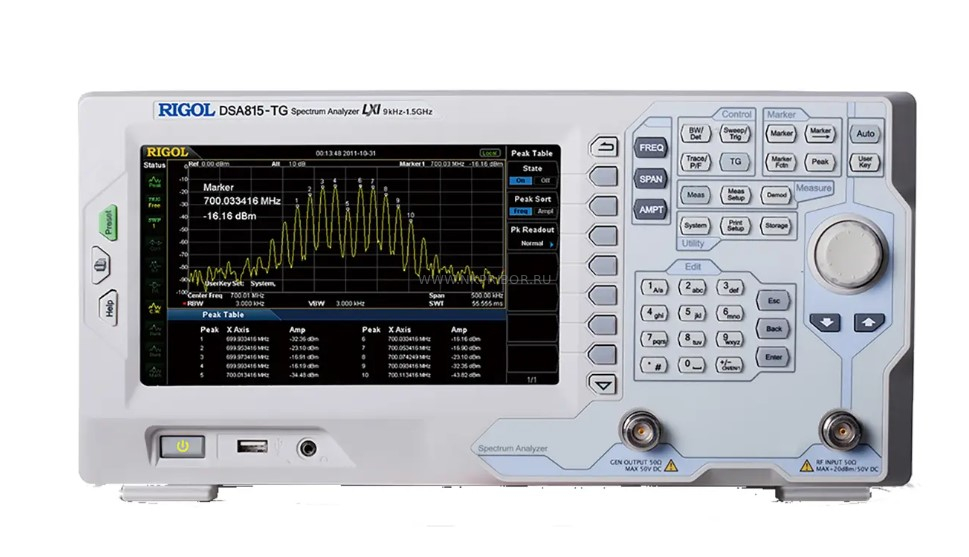

Анализатор спектра RIGOL DSA815-TG с трекинг-генератором

Анализатор спектра RIGOL DSA815-TG с трекинг-генератором представляет собой компактный настольный прибор базового уровня с частотным диапазоном до 1,5 ГГц, который обладает наилучшей функциональностью в своем ценовом диапазоне. Благодаря наличию внутреннего следящего генератора, оборудование позволяет реализовать функции скалярного анализа, а при задействовании дополнительных опций также может использоваться для испытаний на ЭМС, измерения S-параметров, КСВН и других характеристик. Выполненное в компактном корпусе с широкоэкранным цветным дисплеем, наглядным кнопочным интерфейсом и портами для подключения к ПК, устройство может использоваться в лабораториях и на производственных линиях, обеспечивая тестирование и отладку беспроводного оборудования, коммуникационной аппаратуры и их компонентов.

Преимущества

• Повышенная входная чувствительность, обеспечиваемая подключаемым внутренним предварительным усилителем, дает возможность использовать анализатор спектра для исследования низкоамплитудных сигналов, выделяя их на шумовом фоне.
• Наглядность  выбранные параметры настроек и текущие статусы в виде пиктограмм отображаются на экране одновременно с цифровыми результатами измерений и четырьмя спектрограммами разного цвета, многорежимная подсветка кнопок позволяет визуально контролировать активные функции.
• Расширяемость  с помощью опций становятся доступны режимы измерения мощностных параметров в основном и соседних каналах, мощности в выбранном временном интервале, ширины полосы сигнала, соотношения сигнал/шум, гармонических и интермодуляционных искажений, точного определения частоты, плотности мощности по маркеру, предварительных испытаний на соответствие с помощью квазипикового детектора и фильтров помех, и т.д.

Особенности

За счет использования фильтра ПЧ цифрового типа, анализатор спектра RIGOL DSA815-TG обеспечивает высокую точность при измерении амплитудных параметров, не внося погрешности при переключениях между логарифмическим и линейным масштабами. При этом упрощена схемная реализация устройства и повышена его надежность, за счет чего на точность результатов в меньшей степени влияет температурная стабильность опорного уровня и эффект старения канала. Увеличение скорости измерений минимизирует временные затраты на сканирование.

В отличие от других моделей серии DSA800, в данном варианте поддерживается опция Signal Seamless Capture. Благодаря непрерывному захвату быстроменяющихся сигналов в полной полосе частот в реальном времени, исключается случайный пропуск событий.

Технические характеристики
