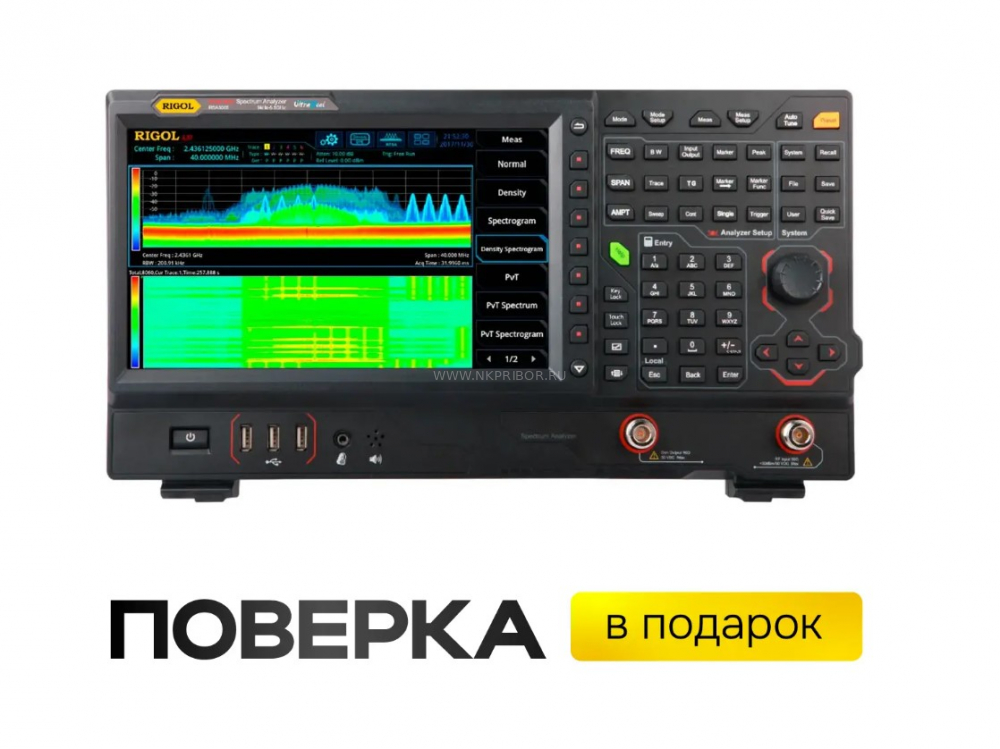

| Рабочий диапазон частот |
от 9 кГц до 6,5 ГГц |
| Параметры встроенного источника опорной частоты |
| Опорная частота |
10 МГц |
| Точность при калибровке |
<1 ppm
<0,1 ppm (опция OCXO-C08) |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C |
<0,5 ppm
<0,005 ppm (опция OCXO-C08) |
| Старение |
<1 ppm/год
<0,03 ppm/год (опция OCXO-C08) |
| Режим анализатора спектра общего назначения (GPSA) |
| Точность определения частоты |
| Разрешение |
span / (кол-во точек развертки-1) |
| Погрешность |
± (определяемая частота Ч точность опорной частоты + 1% Ч span + 10% Ч полоса пропускания + разрешение маркера) |
| Счетчик частоты |
| Разрешение |
1 Гц |
| Погрешность |
± (определяемая частота Ч точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) |
| Диапазон |
нулевая, от 10 Гц до макс. частоты |
| Разрешение |
2 Гц |
| Погрешность |
± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) |
| Отстройка 1 кГц |
<-95 дБн/Гц (тип.) |
| Отстройка 10 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
| Отстройка 100 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
| Отстройка 1 МГц |
<-115 дБн/Гц; <-117 дБн/Гц (тип.) |
| Полоса пропускания (RBW) |
| Разрешение ПЧ RBW (-3 дБ) |
от 10 Гц до 3 МГц, с шагом 1-3-10 |
| Точность RBW |
<5% |
| Избирательность (60 дБ:3 дБ) |
<5:1 |
| Разрешение VBW (-3 дБ) |
От 1 Гц до 10 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Параметры измерения амплитуды |
| Измерение уровня (fцентр 10 МГц) |
от среднего уровня собственных шумов (DANL) до +30 дБм |
| Максимальный входной уровень |
| Постоянное напряжение |
50 В |
| Непрерывный РЧ-сигнал |
+30 дБм (1 Вт), аттенюатор 40 дБ, предусилитель выкл.
- 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
| Перегрузка |
+33 дБм (2 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение 50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) |
| Без предусилителя |
| 9 кГц...100 кГц |
<-120 дБм (тип.) |
| 100 кГц...20 МГц |
<-135 дБм, <-140 дБм (тип.) |
| 20 МГц1,5 ГГц |
<-142 дБм, <-145 дБм (тип.) |
| 1,5 ГГц2,7 ГГц |
<-140 дБм, <-143 дБм (тип.) |
| 2,7 ГГц3,2 ГГц |
<-138 дБм, <-141 дБм (тип.) |
| 3,2 ГГц...5,5 ГГц |
<-138 дБм, <-143 дБм (тип.) |
| 5,5 ГГц6,5 ГГц |
<-138 дБм, <-141 дБм (тип.) |
| С предусилителем (опция RSA5000-PA) |
| 100 кГц...20 МГц |
<-152 дБм, <-160 дБм (тип.) |
| 20 МГц1,5 ГГц |
<-162 дБм, <-165 дБм (тип.) |
| 1,5 ГГц2,7 ГГц |
<-160 дБм, <-163 дБм (тип.) |
| 2,7 ГГц3,2 ГГц |
<-158 дБм, <-161 дБм (тип.) |
| 3,2 ГГц...5,5 ГГц |
<-156 дБм, <-161 дБм (тип.) |
| 5,5 ГГц6,5 ГГц |
<-154 дБм, <-159 дБм (тип.) |
| Параметры отображаемого уровня |
| Логарифмическая шкала |
от 1 до 200 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
801 |
| Количество графиков |
6 |
| Тип детектора |
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) |
| Без предусилителя, 10 дБ аттенюатор |
| 100 кГц3,0 ГГц |
<0,7 дБ; <0,5 дБ (тип.) |
| 3,2 ГГц...6,5 ГГц |
<0,7 дБ; <0,5 дБ (тип.) |
| С предусилителем (опция RSA5000-PA) 0 дБ аттенюатор |
| 100 кГц3,2 ГГц |
<0,7 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц...6,5 ГГц |
<0,9 дБ; <0,5 дБ (тип.) |
| Параметры встроенного аттенюатора |
| Диапазон ослабления |
от 0 до 50 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): |
<0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): |
<0,3 дБ |
| Установка опорного уровня |
| Логарифмическая шкала |
от - 170 дБм до +30 дБм с шагом 0,01 дБ |
| Линейная шкала |
от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
| Погрешность переключения RBW (RBW=30 кГц) |
| От 1 Гц до 1 МГц |
<0,1 дБ |
| 3 МГц, 10 МГц |
<0,3 дБ |
| Параметры встроенного предусилителя (опция RSA5000-PA) |
| Частотный диапазон |
от 100 кГц до 6,5 ГГц |
| Коэффициент усиления |
20 дБ |
| Погрешность измерения уровня |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C) |
<0,8 дБ |
| КСВН по входу (аттенюатор 10 дБ, предусилитель выкл.) |
| От 300 кГц до 3,2 ГГц |
<1,6 дБ |
| От 3,2 ГГц до 6,5 ГГц |
<1,8 дБ |
| Искажения |
| Гармонические искажения 2-го порядка (SHI) (fцентр 50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+45 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр 50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+11 дБм, тип. +15 дБм |
| Точка 1дБ компрессии (fцентр 50 МГц, аттенюатор = 0 дБ, предусилитель выкл) |
0 дБм |
| Развертка (Sweep) |
| Время развертки |
нулевой обзор от 1 мкс до 6000 с
полоса обзора 10 Гц от 1 мс до 4000 с |
| Погрешность времени развертки |
нулевой обзор (sweep > 1 мс) 5%
полоса обзора 10 Гц, RBW 1 кГц, 5% |
| Тип запуска |
непрерывный, одиночный |
| Триггер |
| Источник |
свободный, внешний 1, внешний 2, видео |
| Задержка |
нулевой обзор от 0 до 500 мс
полоса обзора 10 Гц от 0 до 500 мс |

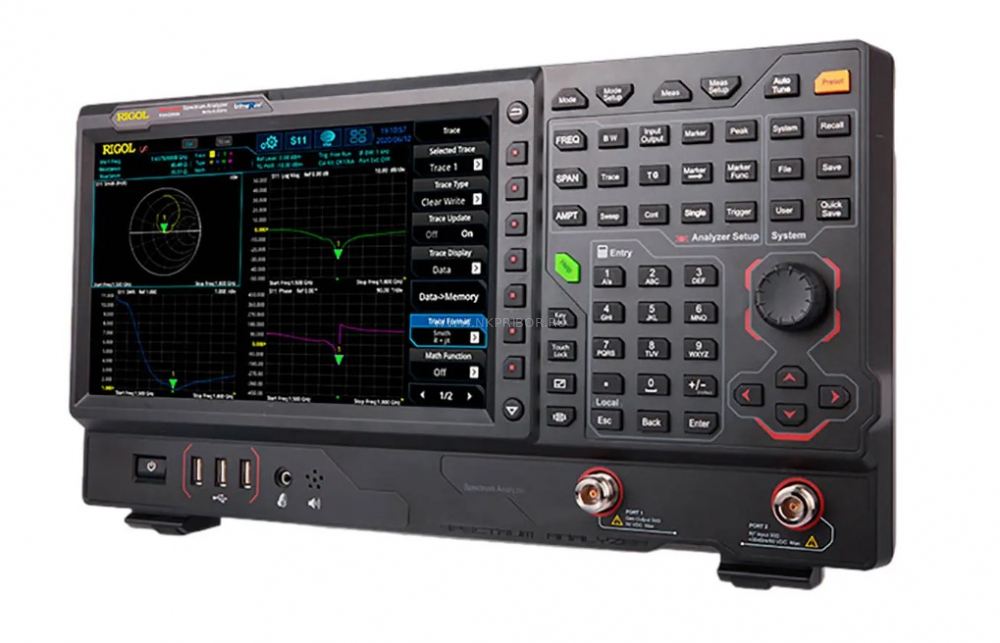

| Трекинг-генератор |
| Диапазон частот |
от 100 кГц до 6,5 ГГц |
| Динамический диапазон |
-40 до 0 дБм |
| Разрешение по амплитуде |
1 дБ |
| Равномерность АЧХ (отн. 50 МГц) |
± 3 дБ |
| Режим анализатора спектра реального времени (RTSA) |
| Полоса анализа в реальном времени |
25 МГц, 40 МГц (опция RSA5000-B40) |
| Мин. длительность для гарантированного захвата сигналов 100% POI |
макс. полоса обзора, окно Кайзера 7,45 мкс |
| Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков (трасс) |
6 |
| Тип окна |
Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) |
| Span |
Мин. диапазон / Макс. диапазон |
| 40 МГц |
100 кГц / 3,21 МГц |
| 25 МГц |
62,8 кГц / 2,01 МГц |
| 10 МГц |
25,1 кГц / 804 кГц |
| 1 МГц |
2,51 кГц / 80,4 кГц |
| 100 кГц |
251 Гц / 8,04 кГц |
| Максимальная частота дискретизации |
51,2 Мвыб/сек |
| Скорость БПФ |
146,484 БПФ/сек |
| Количество маркеров |
8 |
| Разрешение по амплитуде |
0,01 дБ |
| Количество точек по частоте |
801 |
| Время захвата (макс. дискретизация) |
>156,5 мкс |
| Амплитудные измерения |
| Неравномерность АЧХ |
± 0,5 дБ |
| Динамический диапазон без паразитных составляющих (SFDR) |
<-60 дБн |
| Измерение спектральной плоскости |
| Диапазон плотности |
от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора |
5 кГц |
| Персистенция |
32 мс...10 с |
| Измерение спектрограмм |
| Глубина памяти |
8192 точки |
| Динамический диапазон (охват. Bitmap) |
200 дБ |
| Измерение распределения мощности по времени (PVT) |
| Мин. время захвата |
187,9 мкс |
| Макс. время захвата |
40 с |
| Источник запуска |
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT |
| Диаграмма запуска |
спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска |
0,5 дБ |
| Критерии запуска |
вход, выход, внутр, внешн, вход-выход, выход-вход |

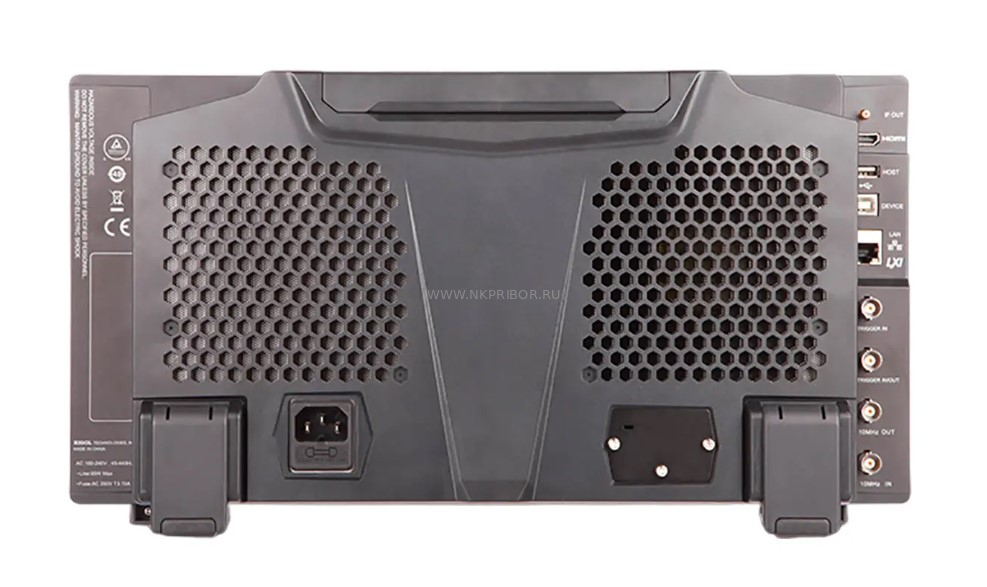

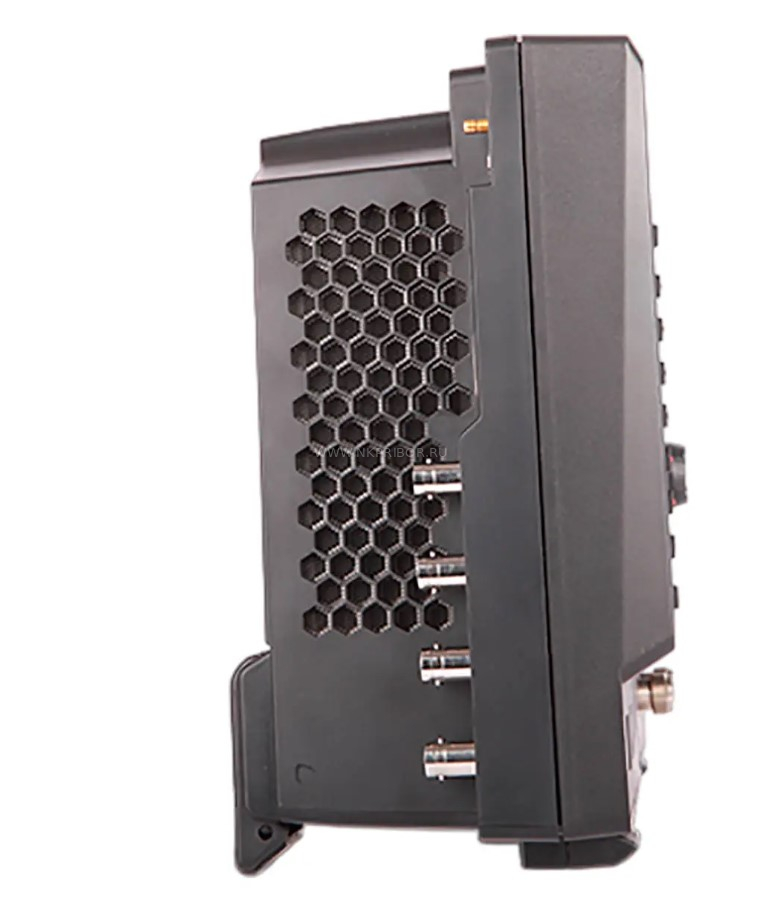

| Входы/Выходы |
| ВЧ вход |
разъем N-типа (female)
импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала |
частота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала |
частота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом |
| Вход внешнего запуска 1 |
разъем BNC-тип (female)
импеданс 1 кОм
уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 /Выход синхронизации |
Разъем BNC-тип (female)
импеданс 1 кОм (вход внешнего запуска 2)
импеданс 50 Ом (выход синхронизации)
уровень запуска: 5 В TTL уровень |
| Выход ПЧ |
частота 430 МГц±20 МГц
разъем SMB (male)
импеданс 50 Ом |
| Общие данные |
| Дисплей |
10,1" сенсорный экран, 1024 х 600 пикселей |
| Память |
внутренняя: 512 Мб
внешняя: USB-флэш накопитель |
| Интерфейсы |
USB, LAN, HDMI |
| Электропитание |
220 В, 50 Гц, макс. 90 Вт со всеми опциями |
| Диапазон рабочих температур |
от 0 до 50 °C |
| Габаритные размеры |
410 x 224 х 135 мм |
| Масса |
4,95 кг |
