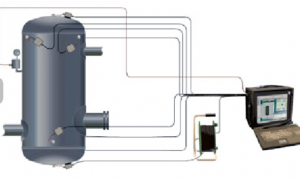

A-LINE 32D (PCI-8) - МНОГОКАНАЛЬНАЯ СИСТЕМА АЭ

Возможно два варианта исполнения основного блока:

• Ethernet Box - компактная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-T. Поставляется в специальной сумке. В комплекте имеется патч-корд (кабель для соединения E-box с другим компьютером) длиной 5 метров. По согласованию может быть поставлен кабель длиной до 50 метров. Жёсткий диск отсутствует, а необходимое ПО хранится на флэш-диске. Вся обработка данных и накопление осуществляется во внешнем компьютере (ноутбуке).
• Portable, SAX - компактная переносная АЭ система на базе индустриального компьютера, предназначенная для измерений в полевых условиях

Особенности :
• Восемь АЭ каналов плюс два параметрических канала на PCI плате, занимающей один слот в компьютере.
• Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий на 8 каналов.
• Максимальное количество каналов - 64 АЭ канала в одном системном блоке (возможно расширение количества каналов за счет объединения нескольких системных блоков в один измерительный комплекс).
• Высокий диапазон измерения амплитуды – 100 дБ (max)
• Программируемые высококачественные цифровые фильтры.
• Надежность каждой системы A-Line 32D (PCI-8E) достигается благодаря 100%-му входному и выходному контролю.
• Традиционная схема построения АЭ системы, с применением аналоговой передачи данных от предусилителя к центральной вычислительной станции по коаксиальному кабелю, позволяет достигнуть простоты использования A-Line 32D (PCI-8E).
• Используется программное обеспечение, реализованное в среде Windows-9X, XP, 7, 8 общее для всех приборов серии A-Line 32D.

ОтличияЛель/A-Line 32D (DDM/) от A-Line 32D (PCI-8)

Лель A-Line 32D (DDM)	A-Line 32D (PCI-8)
АЭ система является распределённой системой сбора и обработки данных. Преобразование АЭ-сигнала с датчика (преобразователя АЭ) в цифровой вид и последующая обработка производятся непосредственно в модуле сбора данных (модуль АЭ), который располагается также на объекте контроля рядом с преобразователем АЭ. Затем полученные в результате обработки данные передаются в центральный блок сбора и обработки на базе индустриального компьютера.	АЭ система традиционной архитектуры с централизованной схемой обработки данных. Сигнал от преобразователя АЭ усиливается в предусилителе и по отдельному коаксиальному кабелю передается на центральный блок сбора и обработки данных. Преобразование АЭ-сигнала в цифровой вид и последующая обработка производятся в центральном блоке сбора и обработки данных на базе индустриального компьютера.
В системе каждый канал (модуль АЭ) гальванически развязан, что в совокупности с применяемой цифровой передачей данных обеспечивает высокую помехозащищённость.	В системе каждый канал гальванически связан с шасси блока сбора и обработки данных.
Передача данных на центральный блок сбора и обработки данных осуществляется в цифровом виде.	Передач данных на центральный блок сбора и обработки данных осуществляется в аналоговом виде.
Система позволяет проводить контроль протяжённых объектов суммарной длиной до 5 км за одно измерение.	В системе максимально допустимая длина коаксиального кабеля составляет 250-300м, следовательно, максимальное расстояние между крайними точками (преобразователями АЭ) на объекте контроля не превышает 600 м.
В системе реализована возможность переключения каждого канала на излучение импульсов с заданной амплитудой.	Возможна доукомплектация базового варианта системы PCI-8 специальным имитатором АЭ-сигналов.
Максимальное количество параметрических каналов - 4 на каждый модуль АЭ.	Максимальное количество параметрических каналов - 2 на плату PCI-8.

КОМПЛЕКТАЦИЯ	Portable	Ethernet Box
Компьютер на базе шасси АсмеII-843	+
Промышленный компьютер на базе шасси IPC-6806BP-20ZB		+
Количество каналов	4Г·24 (40 версия XL)	4Г·24 (40 версия XL)
Плата канальная PCI-8	Одна на 8 АЭ-каналов
Предусилитель ПАЭФ с магнитным держателем	По числу АЭ-каналов
Датчик GT-200	По числу АЭ-каналов
Магнитный держатель датчика	По числу АЭ-каналов
Кабель РК-50 на канал (пластмассовая малая) 100 м	По числу АЭ-каналов
Косичка (для подсоединения кабеля к компьютеру)	По числу АЭ-каналов

Акустико-эмиссионная система A-Line 32D (PCI-8) в следующих типовых исполнениях и комплектациях:

Комплектация A-Line 32D (PCI-8) (8 каналов):
• Блок сбора и обработки данных 1 шт.
• Предусилитель ПАЭФ с магнитным держателем 8 шт.
• Преобразователь GT200 с магнитным держателем 8 шт.
• Кабель РК-50 (100 м) на катушке 8 шт.
• Косичка для подключения кабеля к компьютеру 1 шт.
• Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (8 каналов) Portable
A-Line 32D (PCI-8) (8 каналов) Ethernet Box

Комплектация A-Line 32D (PCI-8) (12 каналов):
• Блок сбора и обработки данных 1 шт.
• Предусилитель ПАЭФ-014 с магнитным держателем 12 шт.
• Датчик GT200 с магнитным держателем 12 шт.
• Кабель РК-50-2 (100 м) на катушке 12 шт.
• Косичка для подключения кабеля к компьютеру 2 шт.
• Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (12 каналов) Portable
A-Line 32D (PCI-8) (12 каналов) Ethernet Box


Комплектация A-Line 32D (PCI-8) (16 каналов):
• Блок сбора и обработки данных в исполнении 1 шт.
• Предусилитель ПАЭФ с магнитным держателем 16 шт.
• Преобразователь GT200 с магнитным держателем 16 шт.
• Кабель РК-50 (100 м) на катушке 16 шт.
• Косичка для подключения кабеля к компьютеру 2 шт.
• Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
• Программное обеспечение и руководство пользователя (CD)
• Паспорт
Варианты исполнения:
A-Line 32D (PCI-8) (16 каналов) Portable
A-Line 32D (PCI-8) (16 каналов) Ethernet Box

ОБЩИЕ ПАРАМЕТРЫ
Максимальное количество каналов в системе	64
Количество каналов на одной плате обработки данных	8
Уровень ослабления взаимного влияния между каналами, не хуже	- 66 дБ
Максимальная длина коаксиального кабеля РК50	250 м
Напряжение питания предусилителя	24 В
Быстродействие системы с максимальным количеством каналов
- регистрация средних значений параметров АЭ сигналов	не менее 15000 соб./с на канал
- регистрация параметров каждого АЭ сигнала	не менее 20000 соб./с на систему

ПРЕДУСИЛИТЕЛЬ ПАЭФ-014
Коэффициент усиления	26 дБ
Уровень шума приведенного ко входу в полосе 30 Г· 500 кГц	не более 5 мкВ
Сопротивление нагрузки	50 Ом
Неравномерность АЧХ в полосе пропускания	+0,5/-3 дБ
Стандартные частоты среза для сменных фильтров (± 10 %):
- НЧ-фильтров	500 кГц
- ВЧ-фильтров	25 кГц
Крутизна среза АЧХ НЧ-фильтра	24 дБ/октаву
Крутизна среза АЧХ ВЧ-фильтра	24 дБ/октаву

КАНАЛ ИЗМЕРЕНИЯ АЭ ПАРАМЕТРОВ
Полоса пропускания канала измерения	1 Г· 500 кГц
Разрядность АЦП	16 бит
Частота преобразования АЦП	2 МГц
Максимальный динамический диапазон измерения амплитуды АЭ сигнала	не менее 84 дБ
Максимальная амплитуда АЭ сигнала	100 дБ
Погрешность измерения максимальной амплитуды АЭ сигнала	± 0,5 дБ
Динамический диапазон измерения энергии АЭ сигнала	не менее 120 дБ

ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ
Разрядность энергии АЭ сигнала	48 бит
Погрешность времени регистрации АЭ сигнала	± 1мкc
Диапазон измерения длительности АЭ сигнала с разрешением 1 мкс	1 Г· 65535 мкс
Диапазон времени регистрации максимальной амплитуды АЭ сигнала с разрешением 1 мкс	1 Г· 65535 мкс
Максимальное число пересечений порога внутри АЭ сигнала	32768

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Флаг переполнения АЦП во время регистрации AЭ сигнала

Флаг окончания AЭ сигнала по максимальной длительности

Флаг регистрации формы AЭ сигнала

ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ
Диапазон изменения уровня отсечки шумов	10 Г· 100 дБ
Стандартные частоты среза для цифровых фильтров:
- НЧ-фильтров (не менее 50 дБ/октаву)	500 кГц
- ВЧ-фильтров (не менее 30 дБ/октаву)	30 кГц
Диапазон максимальной длительности	1 Г· 65535 мкс
Диапазон изменения тайм-аута длительности	1 Г· 65535 мкс
Диапазон изменения "мертвого времени"	1 Г· 65535 мкс

ПАРАМЕТРИЧЕСКИЕ ПАРАМЕТРЫ
Максимальное количество параметрических каналов	2 на плату PCI-8
Разрядность АЦП параметрического канала	12 бит
Частота преобразования АЦП параметрического канала	50 Гц
Полоса пропускания параметрического канала	0 Г· 10 Гц
Погрешность измерения параметрического канала	± 5%
Параметрический вход по току:
- диапазон входных токов	± (0 Г· 25) мА
- входное сопротивление	200 Oм
Параметрический вход по напряжению:
- диапазон входных напряжений	± 5 B
- входное сопротивление	100 кOм

ЭЛЕКТРОПИТАНИЕ
Питание комплекса	~220В ± 20%, 50Гц ± 1Гц
Мощность потребления комплекса (в 16-ти канальном исполнении)	не более 300 Вт

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды	+5 Г· +40 °C
Относительная влажность при температуре +25° C	до 85 %
Атмосферное давление	640 Г· 790 мм рт. ст.
