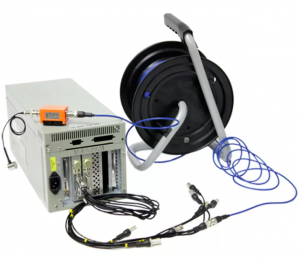

A-LINE 32D (DDM) - МНОГОКАНАЛЬНАЯ СИСТЕМА АЭ ЛЕЛЬ

Лель A-Line 32D (DDM) многоканальная модульная система сбора и обработки акустико-эмиссионной информации с последовательным высокоскоростным цифровым каналом передачи данных.
АЭ системы Лель A-Line 32D (DDM) подтверждена патентом на изобретение RU 2267122 и патентом на полезную модель RU 44390
Системы типа Лель /A-Line 32D (DDM)/ используются для проведения акустико-эмиссионного контроля на производственных площадках, где технологическое оборудование подвержено влиянию посторонних внешних источников шума, а также для контроля трубопроводов. Данный тип систем был разработан непосредственно для решения задач по помехозащищенности и контролю протяженных объектов.

Возможно два варианта исполнения основного блока:

Ethernet Box - компактная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-T. Поставляется в специальной сумке. В комплекте имеется патч-корд (кабель для соединения E-box с другим компьютером) длиной 5 метров. По согласованию может быть поставлен кабель длиной до 50 метров. Жёсткий диск отсутствует, а необходимое ПО хранится на флэш-диске. Вся обработка данных и накопление осуществляется во внешнем компьютере (ноутбуке).

Portable, SAX - компактная переносная АЭ система на базе индустриального компьютера, предназначенная для измерений в полевых условиях

Особенности A-Line 32D (DDM):
непрерывное получение всех данных о ходе испытания в режиме реального времени
взрывозащищенное исполнение
возможность автоматически управлять процессом испытания
вся обработка полученной информации и вычисление АЭ параметров происходит непосредственно в модуле, расположенном на объекте контроля, передача обработанных данных осуществляется в цифровом виде, обеспечена гальваническая развязка каждого модуля.
контроль протяженных объектов суммарной длиной до 5 км одновременно одной портативной системой
использование системы, как для мобильного периодического контроля, так и для стационарного непрерывного контроля (мониторинга) с возможностью управления объектом
акустико-эмиссионная система Лель /A-Line 32D (DDM)/ продолжает успешно функционировать, отображать данные и не терять управления при интенсивности более 15 тысяч событий на каждый канал
регулируемый коэффициент усиления
программно-переключаемые фильтры, режим излучения импульсов, цифровой осциллограф с возможностью установки независимого порога и регулируемой разверткой, три параметрических канала с возможностью переконфигурирования в выходы управления, температурный датчик, двухцветный индикатор состояния модуля АЭ, - и все это для каждого из каналов.
программное обеспечение, реализованное в среде Windows на русском языке, общее для всех приборов серии A-Line 32D.
ОтличияЛель /A-Line 32D (DDM/) от A-Line 32D (PCI-8)

Лель A-Line 32D (DDM)	A-Line 32D (PCI-8)
АЭ система является распределённой системой сбора и обработки данных. Преобразование АЭ-сигнала с датчика (преобразователя АЭ) в цифровой вид и последующая обработка производятся непосредственно в модуле сбора данных (модуль АЭ), который располагается также на объекте контроля рядом с преобразователем АЭ. Затем полученные в результате обработки данные передаются в центральный блок сбора и обработки на базе индустриального компьютера.	АЭ система традиционной архитектуры с централизованной схемой обработки данных. Сигнал от преобразователя АЭ усиливается в предусилителе и по отдельному коаксиальному кабелю передается на центральный блок сбора и обработки данных. Преобразование АЭ-сигнала в цифровой вид и последующая обработка производятся в центральном блоке сбора и обработки данных на базе индустриального компьютера.
В системе каждый канал (модуль АЭ) гальванически развязан, что в совокупности с применяемой цифровой передачей данных обеспечивает высокую помехозащищённость.	В системе каждый канал гальванически связан с шасси блока сбора и обработки данных.
Передача данных на центральный блок сбора и обработки данных осуществляется в цифровом виде.	Передача данных на центральный блок сбора и обработки данных осуществляется в аналоговом виде.
Система позволяет проводить контроль протяжённых объектов суммарной длиной до 5 км за одно измерение.	В системе максимально допустимая длина коаксиального кабеля составляет 250-300 м, следовательно, максимальное расстояние между крайними точками (преобразователями АЭ) на объекте контроля не превышает 600 м.
В системе реализована возможность переключения каждого канала на излучение импульсов с заданной амплитудой.	Возможна доукомплектация базового варианта системы PCI-8 специальным имитатором АЭ-сигналов.
Максимальное количество параметрических каналов - 4 на каждый модуль АЭ.	Максимальное количество параметрических каналов - 2 на плату PCI-8.

КОМПЛЕКТАЦИЯ	Portable	Ethernet Box
Компьютер на базе шасси АсмеII-843	+
Промышленный компьютера на базе шасси IPC-6806BP-20ZB		+
Количество каналов	4Г·48 (64 версия XL)	4Г·48 (64 версия XL)
Контроллер линии	Один на 12 АЭ-каналов
Модуль сбора данных c магнитным держателем	По числу АЭ-каналов
Датчик GT-200	По числу АЭ-каналов
Магнитный держатель датчика	По числу АЭ-каналов
Кабель типа UTP на большой металлической катушке 70 м	По числу линий (одна линия - 12 АЭ-каналов)
Кабель типа UTP на малой пластмассовой катушке 30 м	По числу АЭ-каналов минус количество линий
Терминатор линии	1 на линию + 1 запасной
Программное обеспечение	+	+

Акустико-эмиссионная система A-Line 32D в следующих исполнениях и комплектациях:

Комплектация Лель /A-Line 32D (DDM)/ (8 каналов):
Блок сбора и обработки данных 1 шт.
Модуль сбора данных с магнитным держателем 8 шт.
Преобразователь GT200 с магнитным держателем 8 шт.
Кабель типа UTP (70 м) на катушке 1 шт.
Кабель типа UTP (30 м) на катушке 7 шт.
Терминатор линии (концевая заглушка) 2 шт.
Ноутбук (поставляется только для комплексов с Ethernet Box) 1 шт.
Программное обеспечение и руководство пользователя (CD)
Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (8 каналов) Portable
Лель /A-Line 32D (DDM)/ (8 каналов) Ethernet Box
Примечание: Исполнение Лель /A-Line 32D (DDM)/ (8 каналов) предусматривает возможность дальнейшего расширения системы до 16 каналов без модернизации системного блока, доукомплектовав систему датчиками, кабельными линиями и модулями.

Комплектация Лель /A-Line 32D (DDM)/ (12 каналов):
Блок сбора и обработки данных 1 шт.
Модуль сбора данных с магнитным держателем 12 шт.
Датчик GT200 с магнитным держателем 12 шт.
Кабель типа UTP (70 м) на катушке 1 шт.
Кабель типа UTP (30 м) на катушке 11 шт.
Терминатор линии (концевая заглушка) 2 шт.
Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
Программное обеспечение и руководство пользователя (CD)
Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (12 каналов) Portable
Лель /A-Line 32D (DDM)/ (12 каналов) Ethernet Box
Примечание: Исполнение Лель /A-Line 32D (DDM)/ (12 каналов) предусматривает возможность дальнейшего расширения системы до 16 каналов без модернизации системного блока, доукомплектовав систему датчиками, кабельными линиями и модулями.

Комплектация Лель /A-Line 32D (DDM)/ (16 каналов):
Блок сбора и обработки данных 1 шт.
Модуль сбора данных с магнитным держателем 16 шт.
Преобразователь GT200 с магнитным держателем 16 шт.
Кабель типа UTP (70 м) на катушке 1 шт.
Кабель типа UTP (30 м) на катушке 15 шт.
Терминатор линии (концевая заглушка) 2 шт.
Ноутбук (поставляется только для комплексов c Ethernet Box) 1 шт.
Программное обеспечение и руководство пользователя (CD)
Паспорт
Варианты исполнения:
Лель /A-Line 32D (DDM)/ (16 каналов) Portable
Лель /A-Line 32D (DDM)/ (16 каналов) Ethernet Box
Для проведения акустико-эмиссионного контроля на производственных площадках, где технологическое оборудование подвержено влиянию посторонних внешних источников шума, а также для контроля трубопроводов рекомендуем Вам систему типа Лель /A-Line 32D (DDM)/. Данный тип систем был разработан непосредственно для решения задач по помехозащищенности и контроля протяженных объектов.

ОБЩИЕ ПАРАМЕТРЫ
Максимальное количество каналов на одну линию	16
Длина сегмента кабеля для передачи данных между модулями	не более 100 м
Максимальная длина одной линии	1600 м
Быстродействие системы с максимальным количеством каналов на линии:
- регистрация средних значений параметров АЭ сигналов	не менее 15000 соб./с на модуль АЭ
-регистрация параметров каждого АЭ сигнала	не менее 16000 соб./с на линию

АНАЛОГОВЫЙ ТРАКТ
коэффициент усиления (с шагом 1 дБ)	20 Г· 60 дБ
Уровень шума приведенного ко входу в полосе 30 Г· 500 кГц	не более 5 мкВ
Стандартные частоты среза для переключаемых фильтров (± 10 %):
НЧ-фильтров	100, 250, 350, 500 кГц
ВЧ-фильтров	30 (1*), 50, 100, 150 кГц
Крутизна среза АЧХ НЧ-фильтров	не менее 24 дБ/октаву
Крутизна среза АЧХ ВЧ-фильтров	не менее 24 дБ/октаву
Неравномерность АЧХ в диапазоне рабочих частот	+0,5 / -3 дБ
Амплитуда импульсов в режиме излучения	10 Г· 140 В
Погрешность амплитуды излучаемых импульсов	± 10 %
Частота излучаемых импульсов	1 Гц

ИЗМЕРИТЕЛЬНЫЙ ТРАКТ
Диапазон рабочих частот измерительного тракта	30 (1*) Г· 500 кГц
Разрядность АЦП	14 бит
Частота преобразования АЦП	1(2*) МГц
Динамический диапазон измерения амплитуды АЭ сигнала	не менее 72 дБ

КАНАЛ ЦИФРОВОГО ОСЦИЛЛОГРАФА
Количество каналов цифрового осциллографа	1 на модуль АЭ
Частота дискретизации цифрового осциллографа	25, 50, 100, 250, 500, 1000 кГц
Количество точек цифровой осциллограммы	1000 / 2000
Количество точек претриггеринга осциллограммы	0 Г· 2000

ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ
Максимальная амплитуда АЭ сигнала	не менее 100 дБ
Погрешность измерения максимальной амплитуды АЭ сигнала	± 0,5 дБ
Динамический диапазон измерения энергии АЭ сигнала	не менее 120 дБ
Диапазон измерений числа выбросов АЭ сигнала	1 Г· 32768
Диапазон измерений длительности АЭ сигнала с разрешением 1 мкс	1 Г· 65535 мкс
Диапазон измерений времени нарастания АЭ сигнала с разрешением 1 мкс	1 Г· 65535 мкс
Погрешность временного разрешения при регистрации АЭ сигнала по каналам	± 1 мкc

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Флаг переполнения АЦП во время регистрации AЭ сигнала

Флаг окончания AЭ сигнала по максимальной длительности

Флаг регистрации формы AЭ сигнала

ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ
Диапазон изменения уровня отсечки шумов	0 Г· 108 дБ
Диапазон максимальной длительности	10 мкс Г· 65535 мкс
Диапазон изменения тайм-аута длительности	10 мкс Г· 65535 мкс
Диапазон изменения "мертвого времени"	30 мкс Г· 65535 мкс

ПАРАМЕТРИЧЕСКИЕ КАНАЛЫ
Максимальное количество параметрических каналов	4 на модуль АЭ
Разрядность АЦП параметрического канала	12 бит
Частота преобразования АЦП параметрического канала	50 Гц
Полоса пропускания параметрического канала	0 Г· 5 Гц
Погрешность измерения параметрического канала	± 5%
Параметрический вход по току	1 на модуль АЭ
- диапазон входных токов	± (0 Г· 25) мА
- входное сопротивление	200 Oм
Параметрический вход по напряжению	2 на модуль АЭ
- диапазон входных напряжений	± 5 B
- входное сопротивление	100 кOм
Внутренний канал измерения температуры	1 на модуль АЭ
- диапазон измеряемых температур	-40 Г· +125 °C

УСЛОВИЯ ЭКСПЛУАТАЦИИ МОДУЛЯ АЭ
Температура окружающей среды	-20 Г· +50 °C
Относительная влажность при температуре +25° C	не более 95%
Атмосферное давление	460 Г· 960 мм рт. ст.

УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМНОГО БЛОКА КОМПЬЮТЕРА
Температура окружающей среды	+5 Г· +40 °С
Относительная влажность при температуре +25° C	не более 80%
Атмосферное давление	640 Г· 790 мм рт. ст.

ЭЛЕКТРОПИТАНИЕ
Питание комплекса	~220В ± 20%, 50Гц ± 1Гц
Потребляемая мощность одного модуля АЭ	не более 2 Вт
Потребляемая мощность комплекса (в 24-х канальном исполнении)	не более 500 Вт
