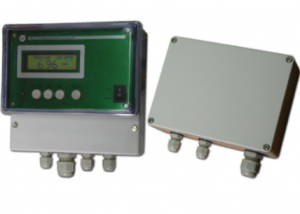

Преобразователь ИТ-2102Ex (взрывозащитное исполнение)

Микропроцессорный прибор, предназначенный для преобразования выходного напряжения (ЭДС электродной системы) чувствительных элементов потенциометрических анализаторов жидкости в единицы активности ионов водорода (рН), а также в унифицированные электрические выходные сигналы постоянного тока.

Преобразователь ИТ-2100 совместно с чувствительными элементами применяется для потенциометрических измерений в системах непрерывного контроля и автоматического регулирования технологических процессов различных отраслей промышленности.

Преобразователи ИТ-2100 выпускаются в обычном и взрывозащищенном исполнении.

Взрывозащищенность обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р 51330.10 (МЭК 60079-11). Входной блок имеет маркировку взрывозащиты 1ExibIICТ4, а контроллер - [Exib]IIC.

-Современный микропроцессорный прибор.

-Прост в настройке и управлении.

-Информация выводится на матричный дисплей в удобной форме.

-Цифровая связь между блоками преобразователя повышает надежность измерений.

Индикация матричный ЖКИ

Наибольшее допустимое расстояние: от чувствительного элемента до входного блока не более 15 м

от входного блока до контроллера более 1000 м

Термокомпенсация автоматическая или ручная

Тип НСХ термодатчика Pt100 или Pt1000

Реле уставок программируемые с возможностью выбора канала и управляющего параметра (E, pH, T)

Питание 220 В/50 Гц

Габаритные размеры: входного блока не более 170 x 145 x 55 мм

контроллера не более 175 x 180 x 100 мм

Масса: входного блока не более 0,5 кг

контроллера не более 2,0 кг

Дополнительные принадлежности (по отдельному заказу)

- Термодатчик

- Блок связи с компьютером

-Кабели монтажные

- Электроды

-Чувствительные элементы

Использование цифрового выхода преобразователей серии ИТ-2100

Наличие цифрового выхода у преобразователей серии ИТ-2100 позволяет на их базе создать комплекс для сбора информации и автоматизации производственных процессов. Для этого дополнительно небходимы блок связи с компьютером и программное обеспечение. В зависимости от поставленной задачи возможны два варианта решения.

Комплекс состоит из промышленного pH-метра на базе преобразователя серии ИТ-2100, подключенного через блок связи БС-01 к компьютеру, работающему под управлением программы «pHlab».

Информация о ходе процесса собирается в памяти преобразователя и передается в компьютер для текущего контроля, архивирования и принятия решений.

Программа «pHlab» обеспечивает информационный доступ к прибору, подключенному к линии связи. Ее основные задачи:

-получение и отображение измеренных величин;

-формирование массива данных для диспетчерского контроля и распространения по компьютерным сетям;

-получение и отображение архива данных, собранного прибором;

Вместе с тем, программа «pHlab» предоставляет широкие возможности сбора данных, построения таблиц и графиков процессов, ведения архива и работы в реальном времени.

Информация о ходе процесса собирается в памяти преобразователя и передается в пределах сети для текущего контроля, архивирования и принятия решений.

Программа «pHprom» предоставляет широкие возможности по настройке приборов, калибровке датчиков, представления текущих и архивных данных в виде таблиц и графиков, а также их передачи по сети компьютеров

и модемным линиям связи.
